Ostrzeżenie
Ściany nośnej ani pionów wentylacyjnych nie zmieniaj na podstawie samego rzutu. Przebicie lub usunięcie ściany nośnej wymaga opinii konstruktora i uzgodnień z zarządcą budynku, a często także formalności w urzędzie.
Rzut techniczny mieszkania przydaje się wtedy, gdy zwykły plan z ogłoszenia przestaje wystarczać: przy remoncie, przebudowie ścianek, planowaniu kuchni czy łazienki albo przy odbiorze mieszkania od dewelopera. Z tego artykułu dowiesz się, czym różni się od innych rzutów, co powinien zawierać, skąd go wziąć i którą część możesz przygotować samodzielnie.
Czym jest rzut techniczny mieszkania

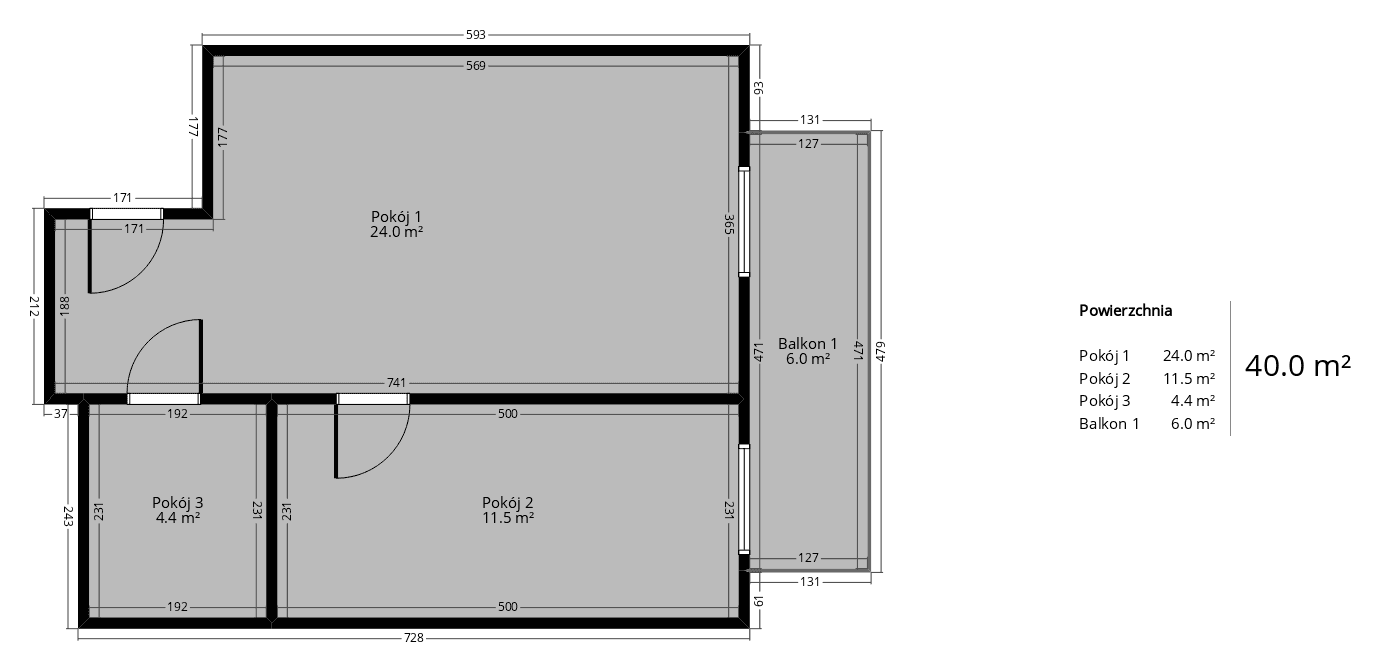

Rzut techniczny (nazywany też technicznym rzutem mieszkania albo rysunkiem technicznym mieszkania) to dokładny, zwymiarowany rysunek lokalu w widoku z góry, wykonany w skali (najczęściej 1:50 lub 1:100). Poza układem pomieszczeń pokazuje to, co ważne dla wykonawcy: konstrukcję, grubości ścian, wymiary otworów, a często także instalacje.
„Rzut techniczny” nie jest nazwą jednego, ściśle określonego dokumentu. Tak potocznie nazywa się każdy rzut, który jest na tyle dokładny i kompletny, że da się na jego podstawie pracować: zamówić drzwi, zaplanować zabudowę kuchenną albo rozprowadzić elektrykę.
Rzut techniczny a rzut do ogłoszenia lub aranżacyjny
Rzut do ogłoszenia pokazuje układ pomieszczeń, ich powierzchnie i zwykle kilka głównych wymiarów. Ma szybko przekazać kupującemu, jak wygląda mieszkanie. Rzut aranżacyjny dodaje do tego meble i wyposażenie. Przykłady obu znajdziesz w artykule Rzuty mieszkań: przykłady z wymiarami.
Rzut techniczny idzie dalej. Wymiary są na nim kompletne (każda ściana, każdy otwór), widać, które ściany są nośne, gdzie biegną piony i jakie instalacje są w ścianach. Mebli zwykle na nim nie ma albo są tylko zaznaczone.
Rzut techniczny a projekt budowlany
Projekt budowlany to komplet dokumentacji budynku, przygotowany przez architekta i projektantów branżowych na potrzeby pozwolenia na budowę. Rzuty kondygnacji są jego częścią, ale obejmują cały budynek, a instalacje są zazwyczaj rozrysowane na osobnych rysunkach branżowych: elektrycznym, wodno-kanalizacyjnym, wentylacji i ogrzewania.
Rzut techniczny jednego mieszkania często powstaje właśnie z tych materiałów: ktoś wycina z projektu Twój lokal i nanosi na niego informacje z rysunków branżowych.
Co zawiera rzut techniczny
Zakres zależy od tego, kto i po co go przygotowuje. Dobry rzut techniczny mieszkania zawiera zwykle:
Wymiary
- długości wszystkich ścian, mierzone wewnątrz pomieszczeń, oraz wymiary zewnętrzne,
- grubości ścian,
- szerokości (a często także wysokości) otworów okiennych i drzwiowych, wysokość parapetów,
- wysokość pomieszczeń, a przy skosach lub podciągach także ich wysokości lokalne.
Konstrukcję
- ściany nośne i działowe, oznaczone tak, żeby dało się je od siebie odróżnić,
- słupy, podciągi i inne elementy konstrukcyjne,
- piony instalacyjne i kanały wentylacyjne (często także spalinowe).
Instalacje
- elektryczną: punkty świetlne, gniazdka, łączniki, położenie rozdzielnicy,
- wodno-kanalizacyjną: podejścia wody i odpływy przy umywalce, zlewie, WC, wannie lub prysznicu, pralce i zmywarce,
- wentylację: kratki wentylacyjne i to, do którego kanału są podłączone,
- ogrzewanie: grzejniki, a przy ogrzewaniu podłogowym jego zasięg i rozdzielacz.
Opis i powierzchnie
- nazwy pomieszczeń i ich powierzchnie,
- zestawienie powierzchni, z podziałem na użytkową i pozostałą,
- oznaczenie kierunku północy, skalę i legendę symboli.
Jak odczytać poszczególne symbole, wyjaśniamy w artykule Jak czytać rzut mieszkania.
Powierzchnia użytkowa i pozostała
Na rzucie technicznym warto od razu rozróżniać, co wlicza się do powierzchni użytkowej mieszkania. Balkony, loggie i tarasy do niej nie należą i są podawane osobno. Podobnie piwnice, komórki lokatorskie czy strychy poza lokalem. Przy skosach część powierzchni liczy się w zmniejszonym zakresie albo wcale, a szczegóły zależą od normy, według której liczono metraż. Jeśli porównujesz rzut z umową lub aktem notarialnym, sprawdź, jakiego sposobu liczenia użyto w dokumencie. Czym różni się metraż netto od brutto i co znaczą skróty Pu i Pc, wyjaśniamy w słowniczku w artykule Jak czytać rzut mieszkania.
Kiedy potrzebny jest rzut techniczny
- Remont i przebudowa. Zanim ekipa przesunie ściankę, doda gniazdka albo przeniesie odpływ, musi wiedzieć, co jest w ścianach i które ściany są nośne.
- Zmiany lokatorskie. Kupując od dewelopera na etapie budowy, zgłaszasz zmiany (np. inny układ ścianek, dodatkowe punkty elektryczne) na rysunku. Deweloper zwykle wymaga rysunku w swoim formacie i może pobierać za zmiany opłatę.
- Wykończenie mieszkania. Projekt kuchni, łazienki czy zabudowy na wymiar wymaga dokładnych wymiarów i położenia przyłączy. Więcej o kolejności prac przeczytasz w artykule Stan deweloperski: od czego zacząć.
- Zakup i odbiór mieszkania. Rzut pomaga sprawdzić, czy to, co zbudowano, zgadza się z tym, co kupiłeś (zob. Jak ocenić rzut od dewelopera).
- Formalności. Rzut lokalu bywa potrzebny m.in. do świadectwa charakterystyki energetycznej albo przy zgłaszaniu prac zarządcy budynku.
Skąd wziąć rzut techniczny mieszkania
- Od dewelopera. Rzut lokalu jest zwykle częścią dokumentów przy zakupie, ale rzadko zawiera instalacje. O rzut z instalacjami (albo o wyciąg z projektu wykonawczego) poproś dział obsługi klienta, najlepiej jeszcze przed odbiorem.
- Od spółdzielni lub zarządcy budynku. W starszych blokach archiwalna dokumentacja jest często u spółdzielni lub zarządcy. Jako właściciel możesz poprosić o kopię rzutu swojego lokalu lub kondygnacji.
- Z archiwum urzędu. Projekt budowlany, na podstawie którego wydano pozwolenie na budowę, przechowuje urząd, który je wydał. Możesz złożyć wniosek o wgląd i kopię. Stare projekty bywają niekompletne albo nieaktualne po przeróbkach.
- Od architekta po inwentaryzacji. Gdy dokumentów nie ma albo mieszkanie było przebudowywane, architekt wykona pomiary i narysuje rzut stanu istniejącego. To najpewniejsze źródło, ale płatne. Inwentaryzację architekci wyceniają zwykle osobno, a orientacyjne ceny projektu wnętrz opisujemy w artykule Ile kosztuje architekt wnętrz.
- Samodzielnie. Zwymiarowany rzut z konstrukcją narysujesz sam na podstawie własnych pomiarów albo starego planu. Jak to zrobić, opisujemy niżej.
Wskazówka
Niezależnie od źródła sprawdź kilka wymiarów miarką lub dalmierzem. Archiwalne plany nie uwzględniają przeróbek poprzednich właścicieli, a tynk i okładziny zmieniają wymiary o kilka centymetrów.
Jak samodzielnie przygotować zwymiarowany rzut
Jeśli nie masz dokumentacji albo chcesz sprawdzić, czy stary plan jest aktualny, zwymiarowany rzut przygotujesz sam. Wystarczy miarka zwijana lub dalmierz laserowy, kartka i trochę cierpliwości.
- Naszkicuj układ odręcznie. Na szkicu nie musi zgadzać się skala. Chodzi o to, żeby mieć gdzie wpisywać wymiary kolejnych ścian.
- Mierz każde pomieszczenie osobno, ścianę po ścianie, od narożnika do narożnika. Mierz na tej samej wysokości, najlepiej nad listwami i poniżej mebli wiszących.
- Sprawdź przekątne. Pomieszczenia rzadko mają idealnie proste kąty. Dwie przekątne różnej długości oznaczają, że pokój nie jest prostokątem, co ma znaczenie przy zabudowie na wymiar.
- Zmierz grubości ścian w otworach drzwiowych i okiennych. To najprostszy sposób, żeby odróżnić grube ściany (często nośne) od cienkich działowych.
- Zapisz otwory: szerokość i wysokość drzwi i okien, wysokość parapetów oraz odległość każdego otworu od najbliższego narożnika.
- Zaznacz piony, kratki wentylacyjne i przyłącza: podejścia wody, odpływy, gniazdka, łączniki, grzejniki, rozdzielnicę.
- Zmierz wysokość pomieszczeń, a przy skosach i podciągach także ich wysokości lokalne.
Na koniec przenieś wszystko na rysunek w skali. Zwymiarowany rzut narysujesz w przeglądarce w rysowniku Archiplanera: stary plan lub zdjęcie planu wczytasz jako podkład i odrysujesz (Jak dodać podkład rzutu), a powierzchnie pomieszczeń i legenda policzą się same.
Taki rzut obejmuje układ, wymiary, grubości ścian, podział na nośne i działowe, otwory, piony i powierzchnie. Instalacje, wysokości i przekroje dopiszesz na wydruku (Jak pobrać lub wydrukować rzut) albo zostawisz projektantowi. Rysunek nie zastąpi dokumentacji od architekta ani projektu instalacji, ale świetnie sprawdza się jako podstawa rozmowy z ekipą remontową, projektantem kuchni czy elektrykiem.
Na co uważać przy rzucie technicznym
- Rzut z projektu to stan zaplanowany, nie zmierzony. W trakcie budowy zdarzają się zmiany, a dokładniejszy obraz tego, co faktycznie zbudowano, daje dokumentacja powykonawcza, jeśli deweloper ją udostępnia. Przed zamówieniem mebli na wymiar zawsze mierz na miejscu.
- Stan surowy a wykończony. Wymiary z projektu dotyczą zwykle ścian przed tynkowaniem. Tynk, płytki czy zabudowa z płyt g-k zmniejszają pomieszczenie o kilka centymetrów z każdej strony.
- Skala wydruku. Rzut zeskanowany, przesłany mailem albo wydrukowany na innym formacie papieru traci skalę. Wymiary odczytuj z opisanych liczb, a nie linijką z wydruku.
- Różne sposoby liczenia powierzchni. Ten sam lokal może mieć inny metraż w projekcie, w umowie i po obmiarze powykonawczym. Sprawdź, na jakiej podstawie liczono powierzchnię w dokumencie, który porównujesz.
- Instalacje w ścianach. Nawet dobry rzut pokazuje przebieg przewodów orientacyjnie. Przed wierceniem w ścianie przy gniazdku lub łączniku warto sprawdzić ją wykrywaczem przewodów.
- Ściany nośne. O tym, czy ścianę można przebić, rozstrzyga konstruktor, a nie sam rysunek (zob. ostrzeżenie wyżej).
Najczęstsze pytania
- Czy rzut techniczny jest dołączany do umowy z deweloperem?
- Rzut lokalu zwykle jest częścią dokumentów przy zakupie, ale najczęściej pokazuje tylko układ, wymiary i powierzchnie. Rzut z instalacjami trzeba zazwyczaj osobno zamówić lub poprosić o niego dewelopera.
- Czy mogę sam narysować rzut techniczny mieszkania?
- Zwymiarowany rzut z grubościami ścian, podziałem na ściany nośne i działowe, pionami i powierzchniami narysujesz sam, np. w Archiplanerze. Projekt instalacji i ocenę konstrukcji zostaw projektantowi lub konstruktorowi.
- Czym różni się rzut techniczny od inwentaryzacji?
- Inwentaryzacja to pomiar istniejącego stanu mieszkania wykonany przez architekta lub geodetę. Jej wynikiem jest m.in. rzut techniczny stanu istniejącego. Rzut techniczny może też pochodzić z projektu, czyli pokazywać stan zaplanowany, a nie zmierzony.
- Skąd wziąć rzut techniczny starego mieszkania w bloku?
- Zacznij od spółdzielni lub zarządcy budynku, potem sprawdź archiwum urzędu. Gdy dokumentów nie ma, zostaje inwentaryzacja u architekta albo samodzielny pomiar i rysunek.
