Jak czytać rzut mieszkania: symbole, wymiary i skala

Dlaczego warto umieć czytać rzut

Rzut to widok z góry na układ pomieszczeń, tak jakbyś zdjął sufit i patrzył do środka. Przy zakupie pokazuje prawdziwe proporcje (wizyta trwa 15–20 minut w stresie, więc łatwo przeoczyć, że kuchnia ma 150 cm). Przy remoncie pomaga sprawdzić, czy pomysły są realne (zmieści się wanna 170 cm?). Przy ustawianiu mebli pozwala sprawdzić, co się zmieści, zanim zaczniesz nosić ciężką sofę.

Co widać na rzucie: podstawowe elementy

Ściany. Grube linie. Im grubsza, tym grubsza ściana. Nośne (konstrukcyjne) ~20–25 cm, działowe ~8–12 cm. Ścian nośnych nie można usunąć bez zgody konstruktora.

Drzwi. Łuk (ćwierćkrąg) z linią prostą pokazuje, w którą stronę się otwierają i ile miejsca zajmują. Drzwi przesuwne to prosta linia w ścianie ze strzałką. Zwróć uwagę na kierunek: drzwi do wewnątrz zajmują przestrzeń w pomieszczeniu.

Okna. Trzy równoległe linie w ścianie. Określają, ile światła wpada i w którą stronę wystawione jest mieszkanie.

Wymiary. Liczby przy liniach wymiarowych (z kreskami na końcach). Sprawdź, czy to wymiary zewnętrzne (ze ścianami) czy wewnętrzne, czyli w świetle ścian; różnica może wynosić 50 cm (np. pokój 400 cm w świetle między dwiema ścianami po 25 cm ma 450 cm po zewnętrznym obrysie).

Inne oznaczenia. Punkt elektryczny (kółko z krzyżem), gniazdo (półkole), punkt wodny (kółko z W/Z), szyby wentylacyjne (prostokąty z przekątną). Pełny przegląd oznaczeń, od schodów po armaturę, znajdziesz w artykule symbole na planie mieszkania.

Skala rzutu i wymiary: jak poczuć wielkość

Najtrudniejsze w czytaniu rzutu to poczucie realnej wielkości. Wymiary ciała jako miara:

• 60 cm: szerokość ramion; minimum, żeby przejść bokiem
• 75 cm: wygodne przejście dla jednej osoby (np. między meblami)
• 90 cm: przejście główne z zapasem; korytarz czy hol planuje się szerzej, na min. 120 cm, a do 90 cm zwęża się tylko miejscowo, np. przy szafie
• 120 cm: dwie osoby mogą się minąć
• 75 cm: głębokość biurka
• 60 cm: głębokość blatu kuchennego (jeden rząd szafek)

Meble jako miara: łóżko dwuosobowe 160×200, stół 4-os. 80×120 (+ 75 cm z każdej strony), sofa trójka ~210×90, szafa 100×60, wanna 70×170, kabina 80×80 (min.) / 90×90 (wygodna). Więcej takich wartości zebraliśmy w artykule minimalne wymiary i odległości między meblami.

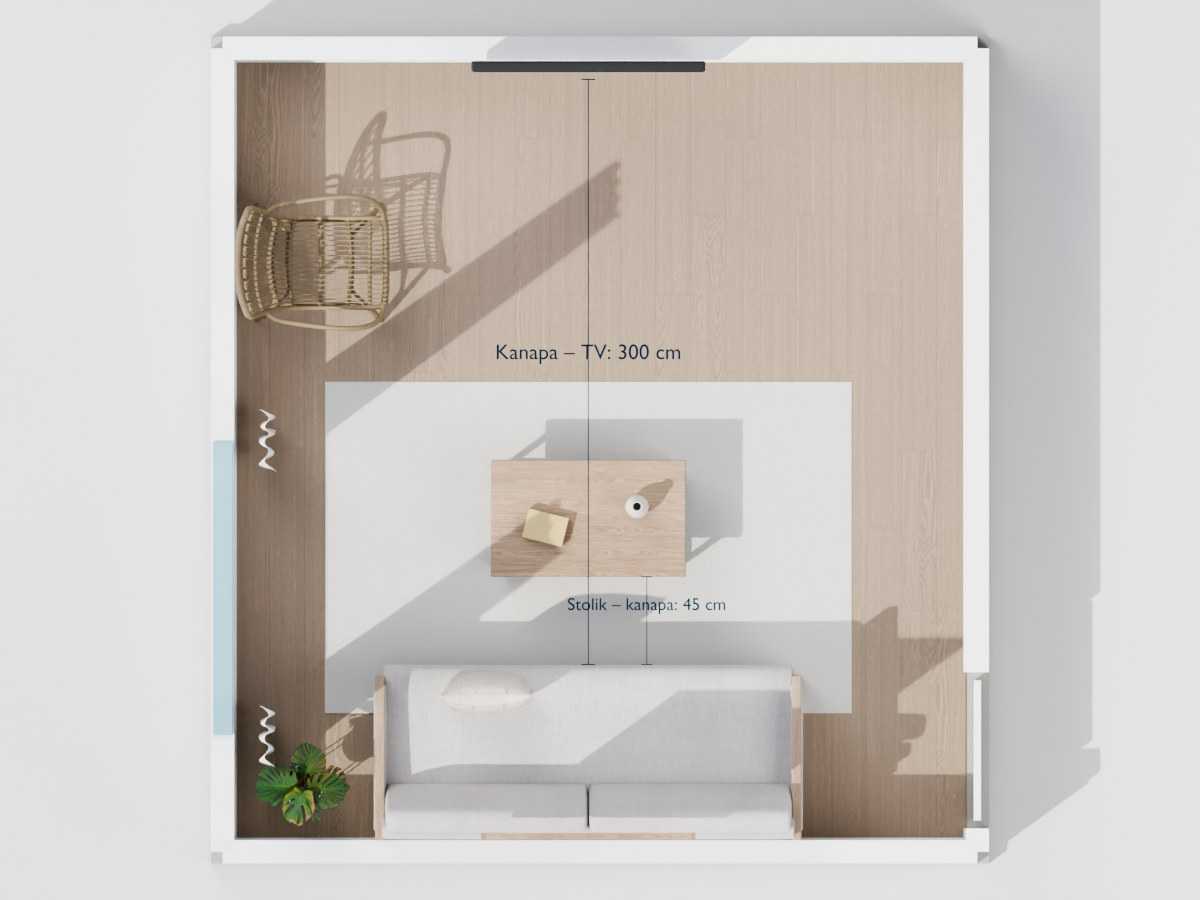

Na rzucie: salon ma w świetle ścian ok. 375 × 400 cm, czyli 15 m². Od kanapy do TV jest ok. 3 m, a między kanapą a stolikiem 45 cm: tyle, żeby sięgnąć po kubek i przejść bokiem. Drzwi są z boku kanapy, więc wchodząc do pokoju, nie przechodzisz między kanapą a telewizorem.

Słowniczek: pojęcia z rzutu i z ogłoszenia

W świetle ścian

Wymiar mierzony wewnątrz pomieszczenia, od ściany do ściany, bez grubości ścian. Tak podaje się wymiary pokojów i z nich liczy powierzchnię.

Metraż netto i brutto

Netto to suma powierzchni pomieszczeń mierzonych w świetle ścian. Brutto liczy się po zewnętrznym obrysie, razem ze ścianami, pionami i kanałami, więc zawsze wychodzi więcej. Ogłoszenia i umowy podają metraż netto.

Powierzchnia użytkowa (Pu)

Metraż mieszkania z umowy: suma pomieszczeń w lokalu, bez balkonów, loggii, tarasów, piwnic i komórek lokatorskich. Pod skosami część powierzchni liczy się częściowo albo wcale, zależnie od normy pomiaru wskazanej w dokumencie. Na części planów pojawia się też Pc (powierzchnia całkowita), która może obejmować np. balkon czy ogródek; co dokładnie obejmuje, sprawdzisz w legendzie.

Pion

Pionowa rura kanalizacyjna lub wodna (albo kanał wentylacyjny), która przechodzi przez wszystkie piętra budynku. Nie da się jej przesunąć, a urządzenia z odpływem stawia się niedaleko, bo odpływ potrzebuje spadku.

Ściana instalacyjna

Ściana, w której lub przy której biegną rury: pion, odpływy, stelaż WC podtynkowego. Słychać w niej przepływ wody i spłukiwanie.

Strefa dzienna i nocna

Dzienna to salon, kuchnia i jadalnia, czyli część, w której przyjmujesz gości. Nocna to sypialnie i łazienka, czyli część prywatna.

Komunikacja

Przedpokój, hol i korytarze, czyli powierzchnia do przechodzenia między pomieszczeniami. Zwykle zajmuje 15–20 % metrażu; powyżej ok. 20 % metraż „ucieka” na chodzenie. Szafy wbudowane w holu to już przechowywanie.

Przestrzał

Okna na dwie przeciwległe strony budynku. Pozwala przewietrzyć całe mieszkanie w kilka minut, a słońce wpada rano z jednej strony i po południu z drugiej. Przy wentylacji grawitacyjnej dawne warunki techniczne wymagały przestrzału albo okien narożnych w mieszkaniach od 3 pokoi.

Ciąg roboczy i trójkąt roboczy

Kolejność zabudowy kuchni: lodówka → blat → zlew → blat → płyta. Trójkąt roboczy łączy lodówkę, zlew i płytę; każdy jego bok powinien mieć 1,2–2,7 m.

Strefa przed frontem

Wolne miejsce przed szafką lub urządzeniem, potrzebne, żeby je otworzyć i przy nim stanąć: przed zabudową kuchenną 120 cm (min. 100), przed pralką i szafą z drzwiami skrzydłowymi 60 cm.

Jak ocenić, czy układ jest dobry

Komunikacja. Narysuj ścieżki, którymi będziesz chodzić najczęściej (sypialnia→łazienka, wejście→kuchnia z zakupami). Dobre mieszkanie ma krótkie i logiczne ścieżki. Ścieżka nocna (sypialnia→łazienka) nie powinna prowadzić przez salon.

Kuchnia blisko wejścia. Zakupy i śmieci nie wędrują wtedy przez całe mieszkanie, goście zostają w części dziennej, a kuchnia zwykle trafia na ten sam pion co łazienka.

Salon nieprzechodni. Do sypialni nie powinno się iść przez salon: ktoś, kto śpi albo pracuje w sypialni, nie słyszy wtedy gości, a w salonie nikt nie chodzi za plecami oglądającym TV.

Prywatność od wejścia. Stań w drzwiach wejściowych na rzucie i sprawdź, co widać na wprost. Dobrze, gdy to salon albo hol; gorzej, gdy wnętrze sypialni albo drzwi WC, bo każdy gość od progu zagląda do części prywatnej.

Naturalne światło. Salon i sypialnia powinny mieć okna. Pokój dłuższy niż 6 m od okna będzie ciemny w dalszej części. Kierunki: południe to dużo światła cały dzień, północ to światło równomierne, chłodne. W mieszkaniu od 3 pokoi sprawdź też przestrzał (okna na dwie strony).

Proporcje. Pokój 200×500 cm (10 m²) to wąski tunel; ten sam metraż 250×400 to używalny pokój. Idealny stosunek boków 1:1 do 1:1,5; ponad 1:2 (250×600) to problem.

Przechowywanie. Sprawdź wolną ścianę min. 200 cm w sypialni (na szafę) i miejsce na szafkę na buty + wieszak w przedpokoju.

5 rzeczy w rzucie od dewelopera

1. Miniaturowe meble: łóżko na rzucie jak 120×180, a potrzebujesz 160×200 + przejście. 2. Brak wymiarów: zły znak, żądaj rzutu technicznego mieszkania. 3. Zbyt szerokie przejścia: sprawdź, ile tam naprawdę cm (często 50–60, nie 90). 4. Kuchnia bez miejsca na sprzęty: lodówka + zmywarka + płyta + zlew = 240 cm, plus 60 cm blatu roboczego. 5. Łazienka na papierze: czy zmieści się umywalka + sedes (z 20 cm z przodu) + prysznic/wanna + pralka?

Dziesięć takich pułapek z checklistą opisujemy w artykule na co zwrócić uwagę przy zakupie mieszkania od dewelopera.

Strefy w mieszkaniu: co powinno być obok czego

Strefa dzienna (publiczna): salon, jadalnia, kuchnia; blisko wejścia, idealnie połączone lub obok siebie.

Strefa nocna (prywatna): sypialnie, pokój dziecka; z dala od hałasu i wejścia. Oddzielona od strefy dziennej co najmniej korytarzem.

Strefa mokra: kuchnia i łazienka najlepiej przy wspólnym pionie wodno-kanalizacyjnym (tańsze instalacje, krótsze odpływy). Łazienka obok sypialni to dobre sąsiedztwo (krótka droga nocą, w większych mieszkaniach łazienka przy sypialni rodziców), ale wezgłowie łóżka nie powinno stać przy ścianie instalacyjnej, czyli tej z pionem, odpływem czy spłuczką: szum wody i spłukiwania słychać przez ścianę.

Jak rozplanować te strefy w praktyce, pokazujemy w artykule funkcjonalny układ mieszkania.
