Symbole na planie mieszkania to umowny język rysunku: kilka linii i łuków mówi, gdzie stoi ściana nośna, w którą stronę otwierają się drzwi, gdzie biegnie pion wentylacyjny i ile metrów ma pokój. Poniżej znajdziesz oznaczenia na rzucie pogrupowane tematycznie: jak wygląda każdy symbol, co oznacza i na co zwrócić uwagę, gdy oglądasz plan od dewelopera albo z ogłoszenia.
Jeśli dopiero zaczynasz przygodę z planami, przeczytaj też artykuł Jak czytać rzut mieszkania. Tam uczymy oceniać skalę i układ pomieszczeń, a tutaj skupiamy się na samych symbolach.
Najszybciej nauczysz się tych oznaczeń, rysując je samodzielnie. Otwórz rysownik Archiplanera i narysuj swój pierwszy rzut w przeglądarce, bez instalacji.

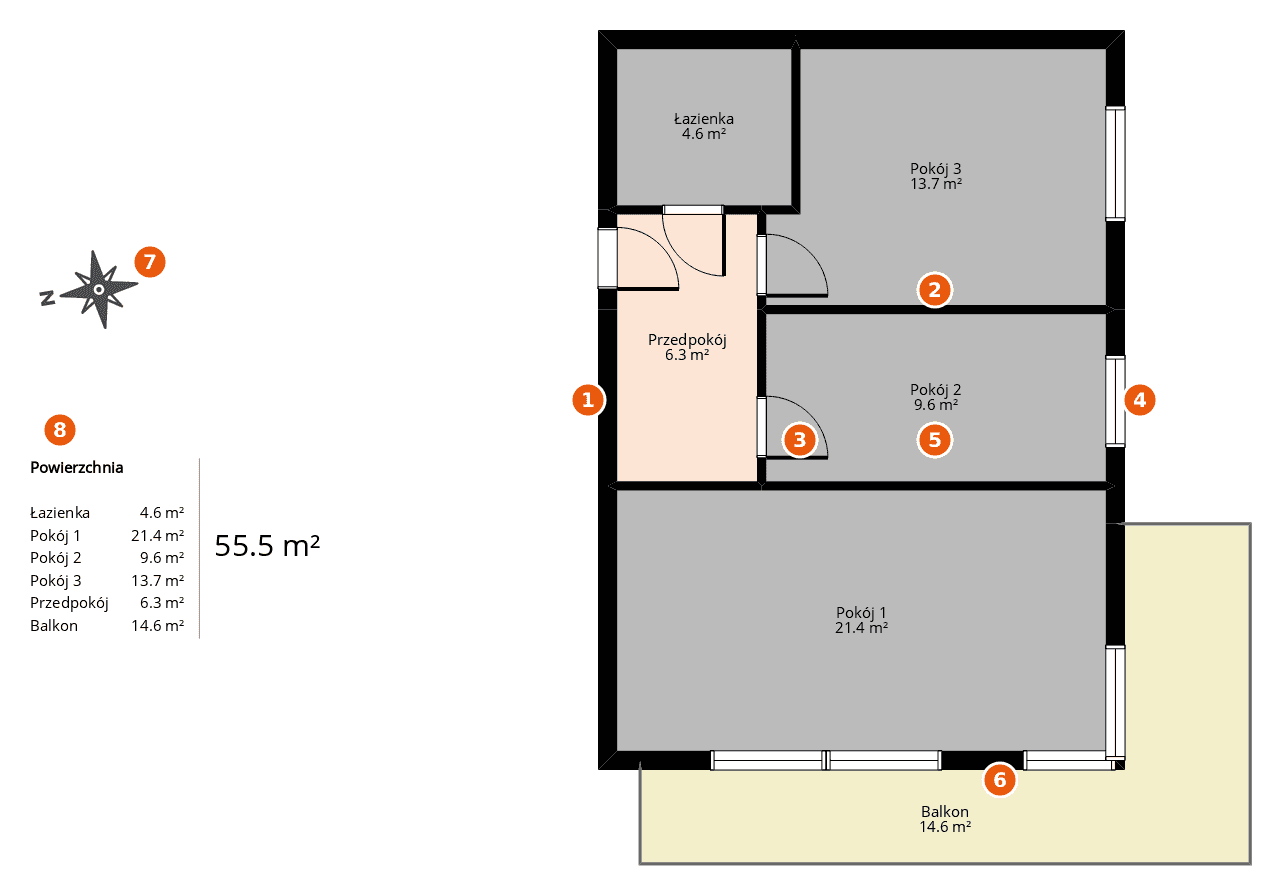

Najważniejsze oznaczenia na jednym rzucie
- Ściana nośna: najgrubsza, pełna linia, zwykle na obwodzie mieszkania i między lokalami.
- Ściana działowa: cieńsza linia, dzieli mieszkanie na pomieszczenia.
- Drzwi: przerwa w ścianie z łukiem, który pokazuje tor skrzydła.
- Okno: wąski prostokąt z cienkimi liniami w grubości ściany.
- Nazwa i powierzchnia pomieszczenia w m².
- Balkon: przestrzeń za oknami, obwiedziona cienką linią balustrady.
- Róża wiatrów ze strzałką północy (litera N).
- Legenda: zestawienie pomieszczeń i suma powierzchni.
Każdą z tych grup omawiamy niżej.
Ściany: nośne, działowe, ukryte i balkonowe
Ściany to podstawowy symbol na każdym planie, a ich grubość mówi najwięcej o konstrukcji.
Ściana nośna przenosi obciążenia budynku. Na rzucie jest najgrubsza (w nowych blokach zwykle ok. 18–25 cm, w starszym budownictwie bywa grubsza), a na rysunkach technicznych często ma kreskowanie lub ciemne wypełnienie. Rodzaj kreskowania zwykle mówi o materiale (np. mur, żelbet), a jego objaśnienie znajdziesz w legendzie. Na uproszczonych planach sprzedażowych wszystkie ściany bywają po prostu czarne, a nośne odróżnisz tylko po grubości. Nośne są zazwyczaj ściany zewnętrzne, ściany między mieszkaniami i część ścian wewnątrz lokalu. Ściany nośnej nie wyburzysz ani nie przebijesz bez opinii konstruktora i zgody zarządcy budynku.
Ściana działowa tylko dzieli przestrzeń. Jest wyraźnie cieńsza (zwykle kilka do kilkunastu centymetrów) i to ją najczęściej przesuwa się przy remoncie.

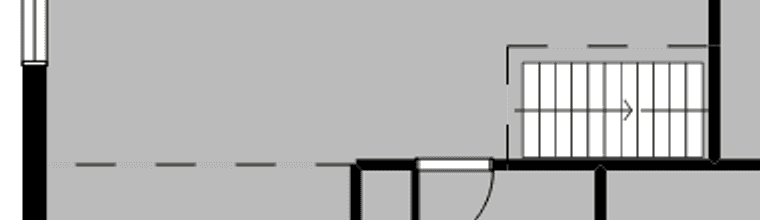

Linia przerywana oznacza element, który nie jest pełną ścianą: umowną granicę między strefami (np. aneks kuchenny w salonie) albo coś, co znajduje się nad płaszczyzną rzutu, jak otwór w stropie czy podciąg. Znaczenie konkretnej linii sprawdzisz w legendzie rysunku.
Balustrada balkonu to cienka linia na krawędzi balkonu lub tarasu. Odróżnia przestrzeń zewnętrzną od ścian mieszkania.
Czytając plan przed zakupem, zaznacz sobie ściany nośne wewnątrz lokalu. To one wyznaczają, jak bardzo da się zmienić układ: połączyć kuchnię z salonem, powiększyć łazienkę czy wydzielić dodatkowy pokój. W Archiplanerze typ ściany (nośna, działowa, ukryta) zmienisz jednym klawiszem (Jak zmienić typ ściany).
Drzwi: rodzaje i kierunek otwierania

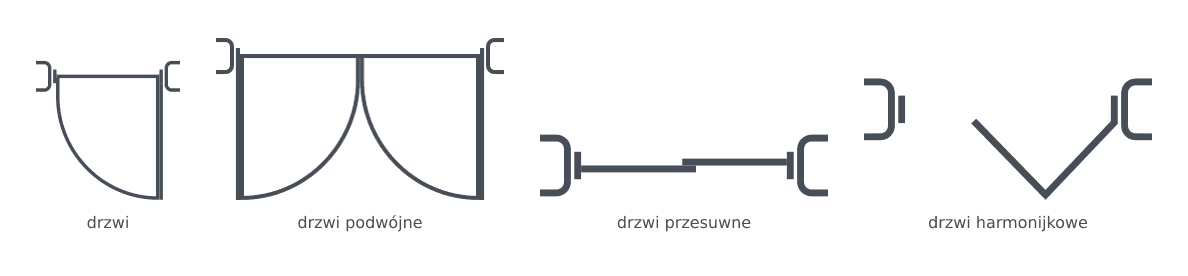

Najczęstszy symbol drzwi to przerwa w ścianie, prosta linia skrzydła i ćwiartka okręgu. Łuk pokazuje, jak skrzydło zatacza się przy otwieraniu, a więc ile miejsca trzeba zostawić wolnego przed drzwiami. Środek łuku wskazuje stronę zawiasów.
- Drzwi pojedyncze: jedno skrzydło i jeden łuk.
- Drzwi podwójne (dwuskrzydłowe): dwa łuki zbiegające się na środku otworu.
- Drzwi przesuwne: skrzydło narysowane równolegle do ściany, bez łuku. Nie zajmują miejsca w pomieszczeniu.
- Drzwi przesuwne w kasecie chowają się w ścianie, więc na rzucie zwykle widać skrzydło w jej grubości.
- Drzwi harmonijkowe (składane): zygzak, bo skrzydło składa się w kilka paneli.

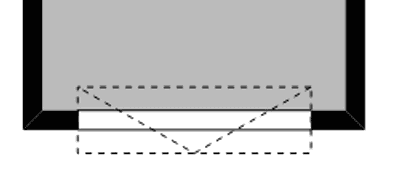

- Brama garażowa: najczęściej prostokąt z linii przerywanych przed otworem, który pokazuje, gdzie brama się otwiera.
Kierunek otwierania. Drzwi otwierające się do pomieszczenia zabierają część jego powierzchni, dlatego do łazienki czy małego WC warto sprawdzić, czy skrzydło nie uderzy w umywalkę lub sedes. Przy zamawianiu drzwi przyda się też oznaczenie lewe/prawe: w Polsce zwykle patrzy się od strony, w którą drzwi się otwierają (ciągniesz je do siebie). Jeśli zawiasy są wtedy po lewej, drzwi są lewe, jeśli po prawej, prawe. Przed zamówieniem potwierdź to u producenta, bo niektórzy stosują własne oznaczenia.
Na rysunkach technicznych przy drzwiach bywa podany wymiar w centymetrach w formie szerokość/wysokość, np. „80/200”. Pamiętaj, że otwór w murze musi być szerszy od samego skrzydła o ościeżnicę, więc nominalna szerokość drzwi, szerokość otworu w ścianie i realne światło przejścia to trzy różne liczby. Przed zamówieniem drzwi sprawdź u producenta, jakiego otworu wymaga dany rozmiar.
Na planach sprzedażowych drzwi wewnętrznych czasem w ogóle nie ma, a zaznaczone są tylko otwory. To znak, że kierunek otwierania zaplanujesz sam, więc warto od razu sprawdzić, gdzie skrzydło nie będzie kolidować z meblami.
Okna i otwory w ścianie

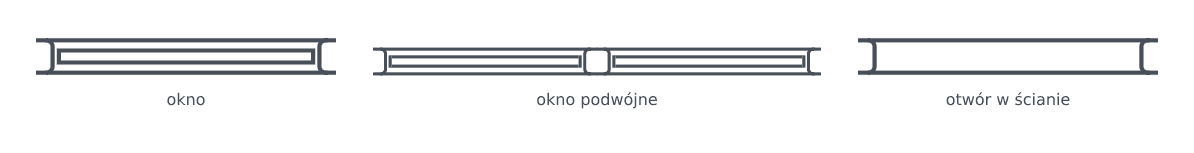

Okno na rzucie to prostokąt w grubości ściany, wypełniony dwiema lub trzema cienkimi liniami (rama i szyba). Okno podwójne ma podział na środku. Otwór w ścianie, czyli przejście bez drzwi, wygląda jak przerwa w ścianie bez skrzydła i bez szyby.
Na rzutach technicznych przy oknie często stoi zapis w rodzaju „150/150”, czyli szerokość i wysokość otworu w centymetrach, a czasem też wysokość parapetu. Drzwi balkonowe rysuje się jak drzwi, z łukiem skrzydła.
Na planie od dewelopera zwróć uwagę na rozmieszczenie okien: to one decydują, czy pomieszczenie może być pokojem i ile w nim będzie światła.
Okno w narożniku pomieszczenia i okno na środku ściany dają inne możliwości ustawienia mebli: pod oknem trudno postawić szafę, a przy grzejniku pod parapetem łóżko czy biurko trzeba odsunąć.
Schody

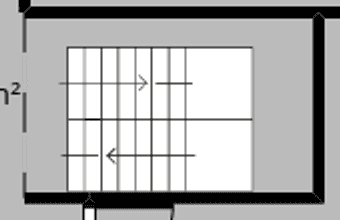

Schody rysuje się jako szereg równoległych linii, z których każda to krawędź stopnia. Strzałka biegnie wzdłuż biegu i pokazuje kierunek wchodzenia: zaczyna się przy najniższym stopniu i wskazuje w górę. Rzut przecina schody mniej więcej w połowie wysokości kondygnacji, dlatego w miejscu przecięcia bieg bywa urwany ukośną lub łamaną linią. Na rzutach technicznych przy schodach podaje się też liczbę i wymiary stopni.
Kształt symbolu zależy od rodzaju schodów: proste mają jeden bieg, dwubiegowe dwa biegi i spocznik, zabiegowe mają stopnie w kształcie klina na zakręcie, a kręcone układają się wokół środkowego słupa.
W mieszkaniach dwupoziomowych i domach każda kondygnacja ma osobny rzut. Te same schody widać wtedy na obu rysunkach: na niższym piętrze dolną część biegu, na wyższym otwór w stropie i górną część. Porównując oba rzuty, łatwo sprawdzić, ile miejsca schody zabierają na każdym poziomie.
Piony wentylacyjne i instalacyjne
Pion to kanał biegnący przez wszystkie kondygnacje budynku: wentylacyjny, spalinowy albo z rurami wody i kanalizacji. Na rzucie wygląda jak mały prostokąt lub kwadrat obwiedziony ścianą, często przekreślony po przekątnej. Zwykle znajdziesz go przy łazience, WC i kuchni.
Pionów nie usuwa się ani nie przesuwa, bo służą całemu budynkowi. Wyznaczają też, gdzie łatwo podłączyć urządzenia: umywalka czy zlew daleko od pionu to dłuższe rury i często konieczność podniesienia podłogi.
Na planie od dewelopera szukaj pionów przede wszystkim wtedy, gdy chcesz przenieść kuchnię lub łazienkę. Odpływ potrzebuje spadku, więc im dalej od pionu stoi zlew, prysznic czy WC, tym trudniej go podłączyć. Kratki wentylacyjne w kuchni i łazience też są podłączone do konkretnych kanałów, dlatego tych pomieszczeń zwykle nie da się łatwo zamienić miejscami.
Łazienka: symbole wyposażenia

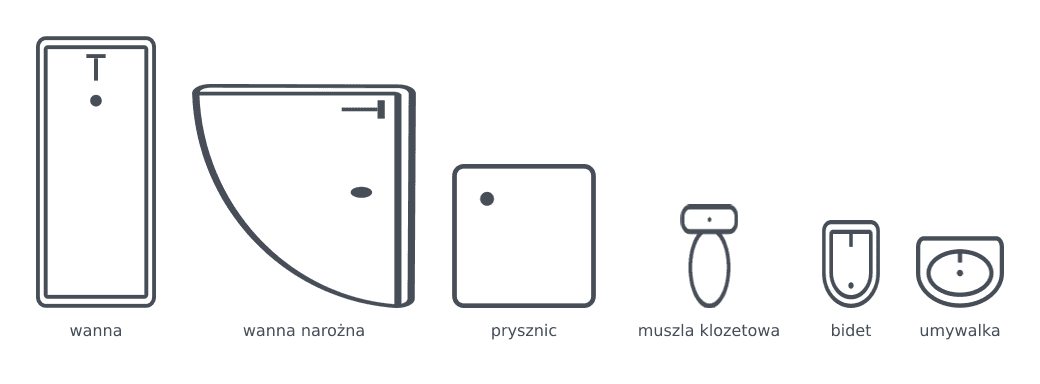

Symbole łazienkowe to uproszczone obrysy urządzeń widziane z góry. Kółko lub kropka oznacza zwykle odpływ, a na części rysunków krótka kreska w kształcie litery T pokazuje baterię.
- Wanna: podłużny prostokąt z zaokrąglonym wnętrzem i odpływem; wanna narożna ma jeden bok w kształcie łuku.
- Prysznic (brodzik): kwadrat lub prostokąt z punktem odpływu, czasem z przekątnymi.
- Muszla klozetowa: owal z prostokątem spłuczki przy ścianie.
- Bidet: podobny owal, ale bez spłuczki.
- Umywalka: półokrąg lub prostokąt z owalną misą.
Symbole są uproszczone, ale rysuje się je w skali, więc od razu widać, czy przed wanną czy sedesem zostaje wolne miejsce na przejście i otwarcie drzwi. Ile miejsca potrzebuje każde urządzenie, opisujemy w artykułach Łazienka z wanną: wymiary i Jak zaplanować małą łazienkę.
Kuchnia: symbole zabudowy i AGD

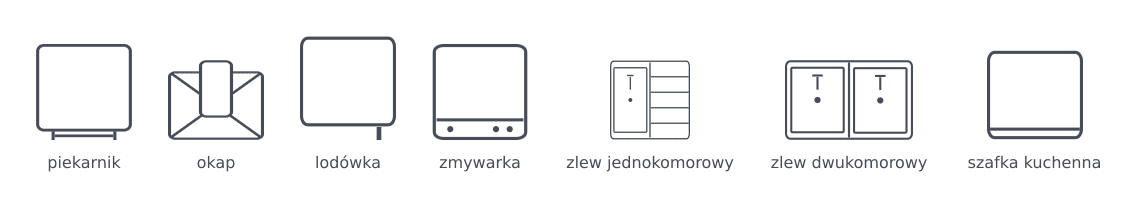

W kuchni większość symboli to prostokąty o głębokości zabudowy (standardowo ok. 60 cm), rozróżniane detalami: kropki pokręteł, obrys komory zlewu, uchwyt drzwiczek.
Na planach sprzedażowych kuchnia bywa zaznaczona tylko jako linia blatu wzdłuż ściany albo samym symbolem zlewu i płyty. Taki zapis pokazuje, gdzie deweloper przewidział podejścia wody i odpływ, więc warto go potraktować jako punkt wyjścia do własnego projektu. Jak rozplanować ciąg roboczy, wyjaśniamy w artykule Jak zaplanować kuchnię.
Meble na rzucie

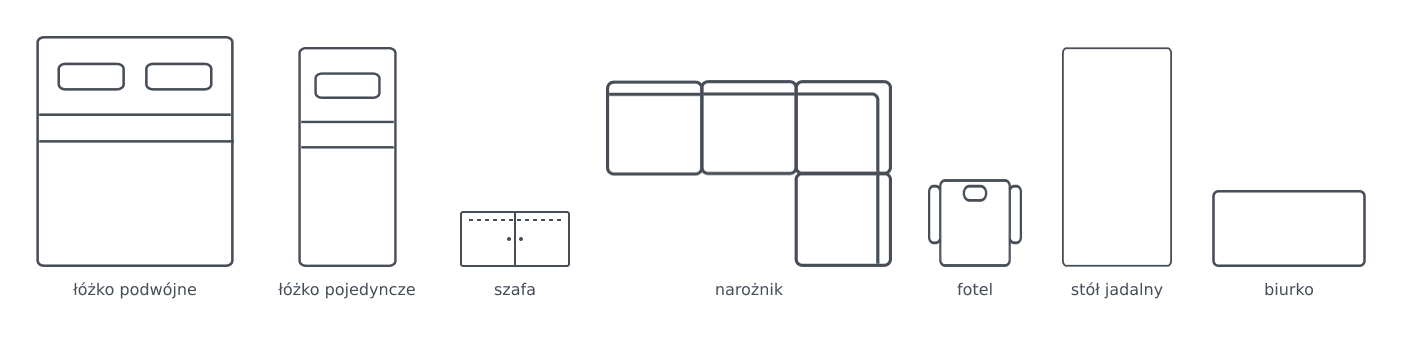

Meble na planie mieszkania rysuje się w skali, jako obrysy widziane z góry. Łóżko ma zaznaczone poduszki i krawędź kołdry, szafa linię drzwi, sofa podział na siedziska.
Na rzutach od dewelopera meble bywają pomniejszone, więc zawsze porównuj je z wymiarami pomieszczenia. Typowe rozmiary mebli i minimalne odległości znajdziesz w artykule Ergonomia: wymiary minimalne.
Szafki wiszące, półki i inne elementy zawieszone nad blatem rysuje się często linią przerywaną, bo znajdują się powyżej płaszczyzny przekroju. Meble na rzucie to zawsze propozycja: pokazują, że pomieszczenie da się umeblować, ale nie są częścią mieszkania.
Balkon, loggia i taras
Balkon wysunięty przed elewację rysuje się jako obszar za ścianą zewnętrzną, obwiedziony cienką linią balustrady. Loggia jest wnęką schowaną w bryle budynku, więc z trzech stron ma ściany. Taras leży na gruncie albo na stropie niższej kondygnacji i zwykle jest większy od balkonu.
Powierzchni balkonów, loggii i tarasów nie wlicza się do powierzchni użytkowej mieszkania, więc na rzutach podaje się ją osobno.
Sprawdzając ofertę, porównaj więc metraż mieszkania z sumą w legendzie i upewnij się, czy balkon nie został do niej doliczony. Przy ogródkach i dużych tarasach zwróć uwagę, czy są częścią lokalu, czy tylko przynależą do niego na podstawie umowy.
Strzałka północy i róża wiatrów
Strzałka z literą N albo róża wiatrów pokazuje, gdzie jest północ. Dzięki niej ocenisz nasłonecznienie: pomieszczenia od południa mają najwięcej słońca, od wschodu słońce wpada rano, od zachodu po południu i wieczorem, a od północy światło jest równe, ale słabsze. To jedno z pierwszych oznaczeń, które warto sprawdzić na planie przed zakupem.
Jeśli na planie od dewelopera nie ma strzałki północy, orientację sprawdzisz na rzucie całej kondygnacji, na planie zagospodarowania terenu albo na mapie, porównując położenie budynku z ulicą.
Wymiary i powierzchnie

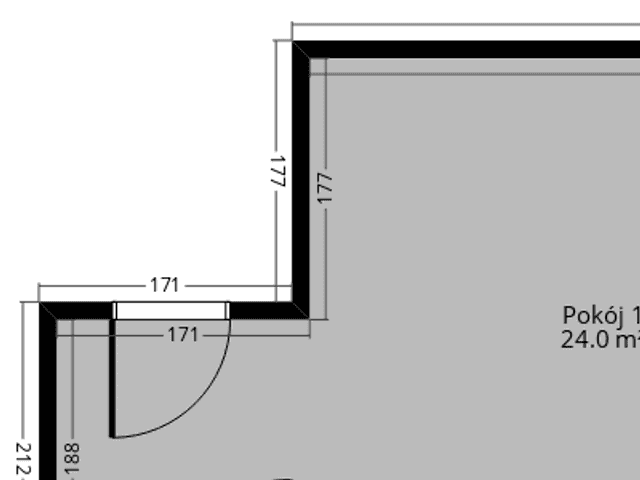

Wymiary na rzucie podaje się na liniach wymiarowych: cienkich liniach równoległych do ściany, zakończonych kreskami lub strzałkami, z liczbą na środku. Na planach mieszkań zwykle są w centymetrach. Ta sama ściana ma często dwa wymiary: zewnętrzny, liczony z grubością ścian, i wewnętrzny, od ściany do ściany w pomieszczeniu.
Pod nazwą pomieszczenia zwykle podaje się jego powierzchnię w m². Na rzucie w skali (np. 1:50 lub 1:100) odległości da się też zmierzyć linijką: przy skali 1:50 jeden centymetr na papierze to 50 cm w rzeczywistości. Pamiętaj, że plan wydrukowany lub wyświetlony na ekranie w innym rozmiarze niż oryginał traci skalę. Wtedy mierz tylko względem podanych wymiarów albo podziałki (skali liniowej), jeśli jest na rysunku.
Na kartach lokali od dewelopera spotkasz też skróty: Pu to powierzchnia użytkowa (suma pomieszczeń w lokalu, bez balkonu, loggii i komórki), Pc to powierzchnia całkowita, która może obejmować np. balkon, h= to wysokość pomieszczenia, a dopisek „w świetle” oznacza wymiar mierzony wewnątrz, bez grubości ścian. Te i inne pojęcia zebraliśmy w słowniczku w artykule Jak czytać rzut mieszkania.
Przy wymiarach wewnętrznych warto wiedzieć, czy podano je w stanie surowym, czy po tynkach. Tynk i okładziny zmniejszają pomieszczenie o kilka centymetrów z każdej strony, co ma znaczenie przy zabudowie na wymiar. W Archiplanerze wymiary ścian i powierzchnie pomieszczeń liczą się same z narysowanych ścian (Jak wyświetlić wymiary ścian).
Legenda
Legenda objaśnia rzut. Na planach technicznych wyjaśnia symbole użyte przez projektanta, bo oznaczenia instalacji czy materiałów różnią się między biurami. Na planach sprzedażowych legenda to zwykle tabela pomieszczeń z powierzchniami i sumą. Jeśli jakiegoś symbolu nie rozumiesz, zacznij właśnie od legendy.
Symbole instalacji na rzucie technicznym
Na rzutach technicznych pojawiają się też oznaczenia instalacji: punkty świetlne, gniazdka, łączniki, grzejniki, podejścia wody i odpływy. Ich wygląd opisują normy rysunkowe, ale w praktyce każdy projektant objaśnia je w legendzie, dlatego nie zgaduj ich znaczenia. Instalacje często rozrysowuje się na osobnych rzutach (elektrycznym, wodno-kanalizacyjnym), bo na jednym rysunku z meblami i wymiarami byłoby nieczytelnie. Więcej o takim rysunku przeczytasz w artykule Rzut techniczny mieszkania.
Na co zwrócić uwagę na planie od dewelopera
Rzut sprzedażowy jest uproszczony i ma dobrze wyglądać, dlatego symbole czytaj z pewną ostrożnością:
- Meble nie zawsze są w skali. Porównaj łóżko czy stół z wymiarami pokoju. Jeśli łóżko 160 cm zajmuje prawie całą ścianę, która ma mieć 3 m, coś się nie zgadza.
- Sprawdź, czy suma powierzchni nie zawiera balkonu, loggii ani tarasu, i czy metraż z legendy zgadza się z umową.
- Zlokalizuj ściany nośne i piony. Od nich zależy, co zmienisz przy wykończeniu, a czego nie.
- Zobacz, gdzie są okna i północ. To one decydują o świetle w pokojach i o tym, czy kuchnia będzie miała okno.
- Poszukaj linii przerywanych i dopytaj o ich znaczenie, jeśli legenda go nie wyjaśnia. Może to być podciąg, który obniży sufit w części pokoju.
- Zapytaj o wysokość pomieszczeń, bo rzut jej nie pokazuje, a przy skosach czy podciągach realna powierzchnia do wykorzystania bywa mniejsza.
Szerzej o ocenie układu pisaliśmy w artykule Jak ocenić rzut od dewelopera.
Najczęstsze pytania
- Jak odróżnić ścianę nośną od działowej na planie mieszkania?
- Po grubości: ściana nośna jest wyraźnie grubsza, a na rysunkach technicznych często ma kreskowanie lub inne wypełnienie. Pewność da Ci jednak dopiero projekt konstrukcji albo opinia konstruktora.
- Co oznacza linia przerywana na rzucie?
- Element, którego rzut nie przecina: coś nad płaszczyzną rysunku (otwór w stropie, podciąg, szafki wiszące) albo umowną granicę, np. między aneksem kuchennym a salonem. Znaczenie konkretnej linii podaje legenda.
- Po czym poznać, w którą stronę otwierają się drzwi?
- Po łuku: skrzydło obraca się wokół środka łuku, czyli po stronie zawiasów, i otwiera w stronę, po której łuk jest narysowany.
- Czy mogę narysować plan z takimi symbolami sam?
- Tak. W Archiplanerze ściany, drzwi, okna i meble dodajesz myszką, a wymiary, powierzchnie i legenda liczą się same. Sprawdzisz tam też, jak symbol wygląda w skali obok reszty rzutu. Przykładowe gotowe plany znajdziesz na stronie Rzuty mieszkań, a opis narzędzia w artykule Program do rzutów.
