Rzuty mieszkań z wymiarami: przykłady i jak narysować własny

Przykładowe rzuty mieszkań

Wszystkie rzuty powstały w Archiplanerze. Większość ma pełne wymiary ścian i powierzchnie pomieszczeń; przy kawalerkach podajemy same powierzchnie. Podobny układ możesz narysować od zera albo zacząć od gotowego szablonu i go dopasować (Gotowe szablony rzutów).

Czego uczą te rzuty. Porównując układy z jednej grupy, sprawdzaj kilka rzeczy: co widać od drzwi wejściowych (lepiej salon lub hol niż sypialnia czy WC), czy kuchnia i łazienka leżą blisko siebie, przy jednym pionie, czy do sypialni nie idzie się przez salon, ile metrażu zajmują przedpokój i hol (zwykle 15–20 %) i czy mieszkanie od 3 pokoi ma okna na dwie strony (przestrzał). Liczba pokoi nie wynika z samego metrażu: kawalerka 34 m² jest większa od dwupokojowego mieszkania 29 m², bo o tym decyduje układ, czyli to, czy sypialnię wydzielono ścianami. Pojęcia z rzutów objaśniamy w słowniczku w artykule Jak czytać rzut mieszkania.

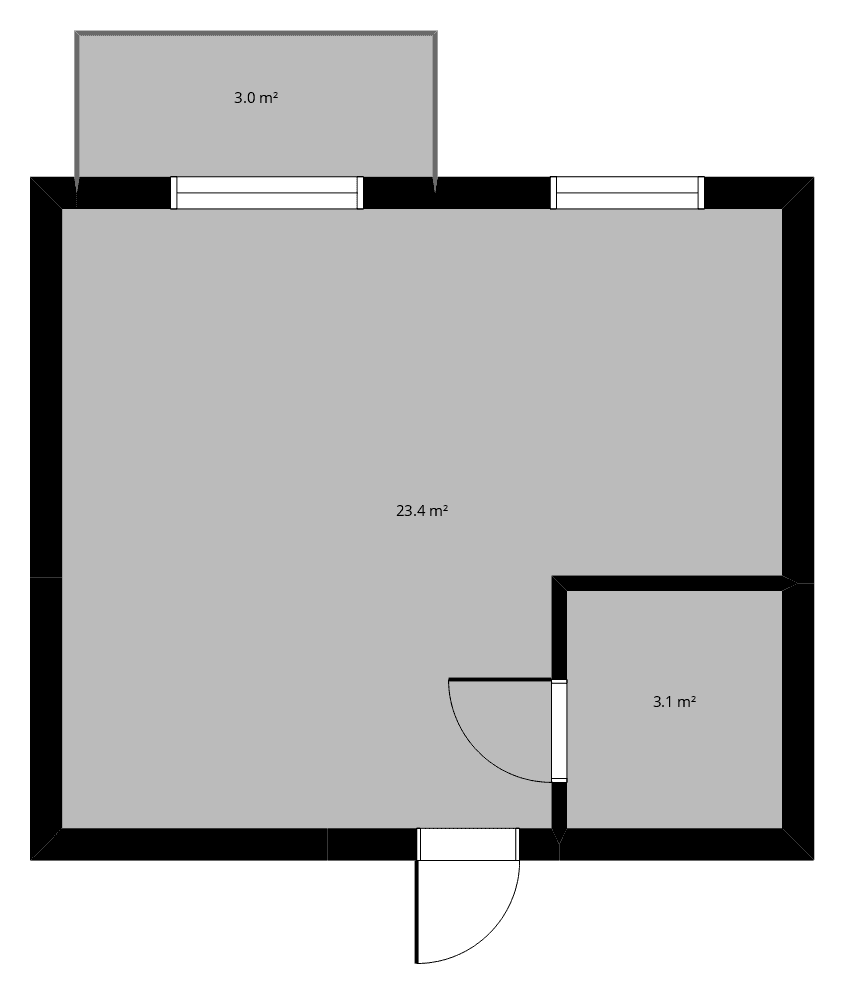

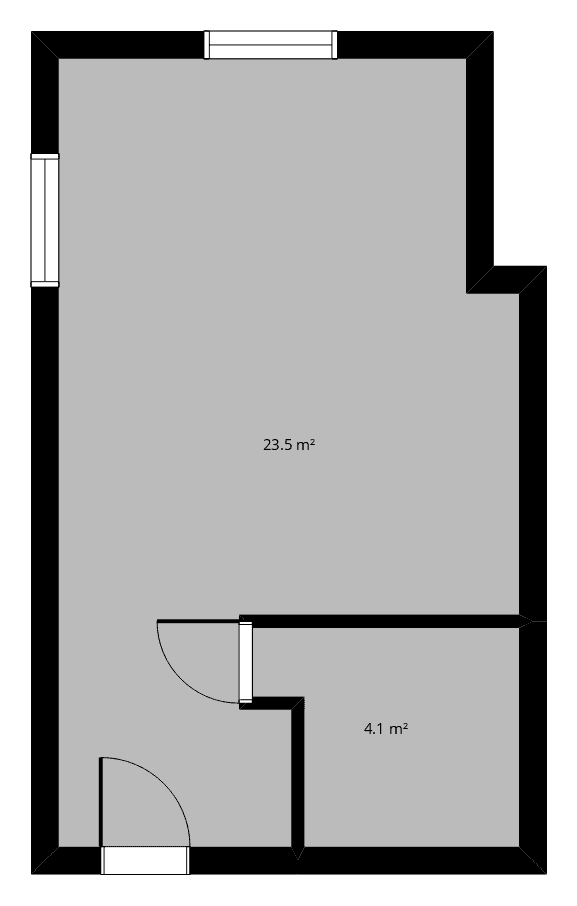

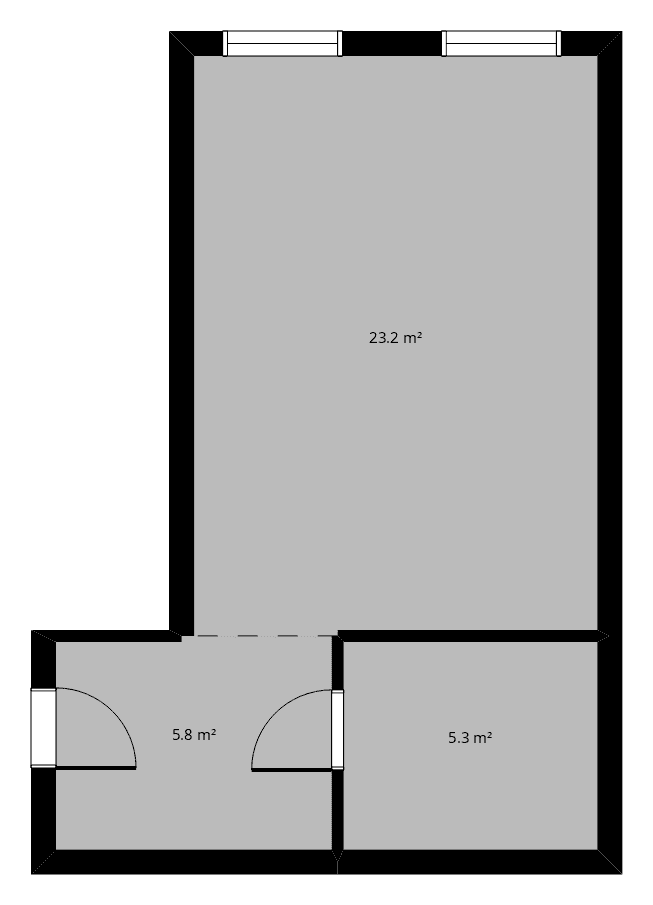

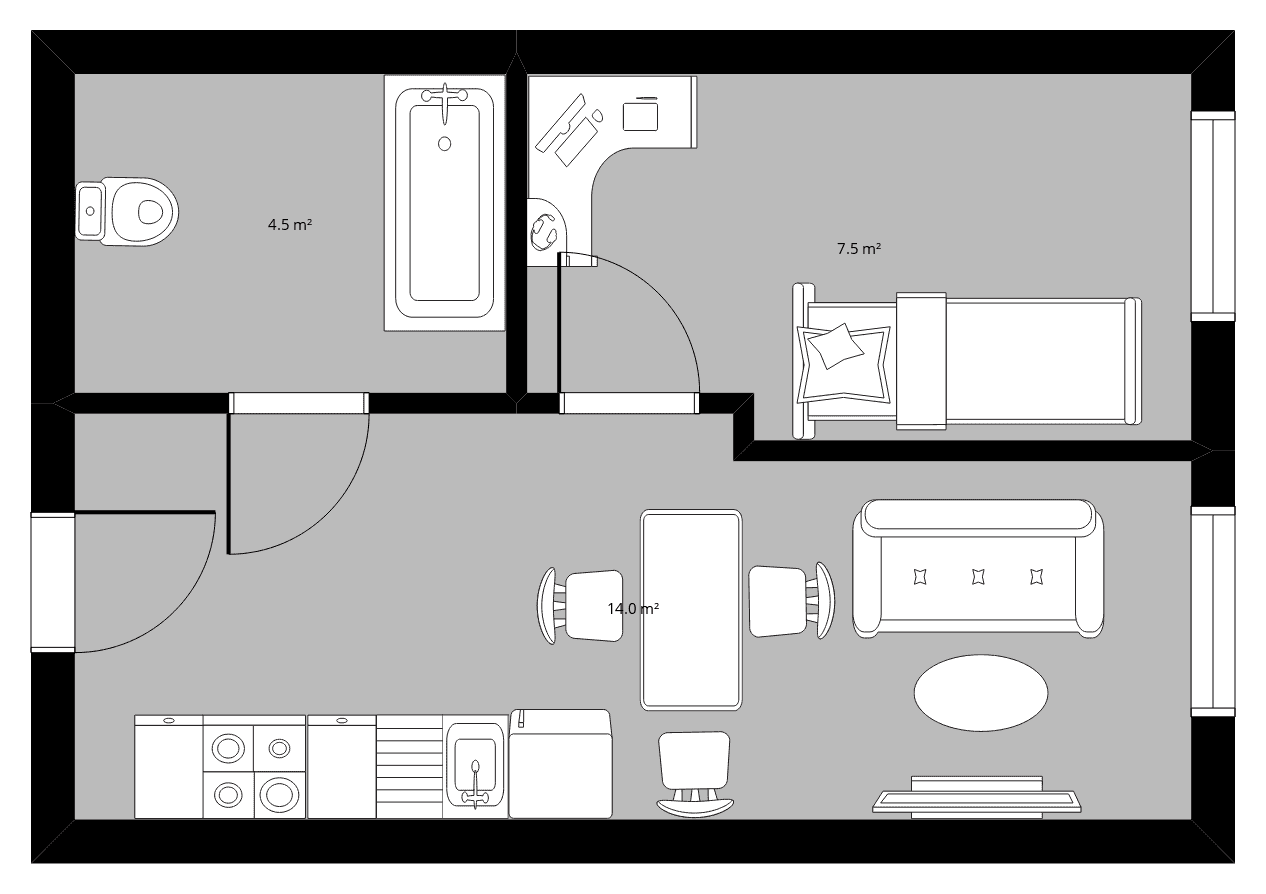

Kawalerki (mieszkania 1-pokojowe)

Jak urządzić tak małe mieszkanie: Kawalerka 25–30 m², warianty układu. Przy nieco większym metrażu zobacz, jak urządzić małe mieszkanie 35–40 m².

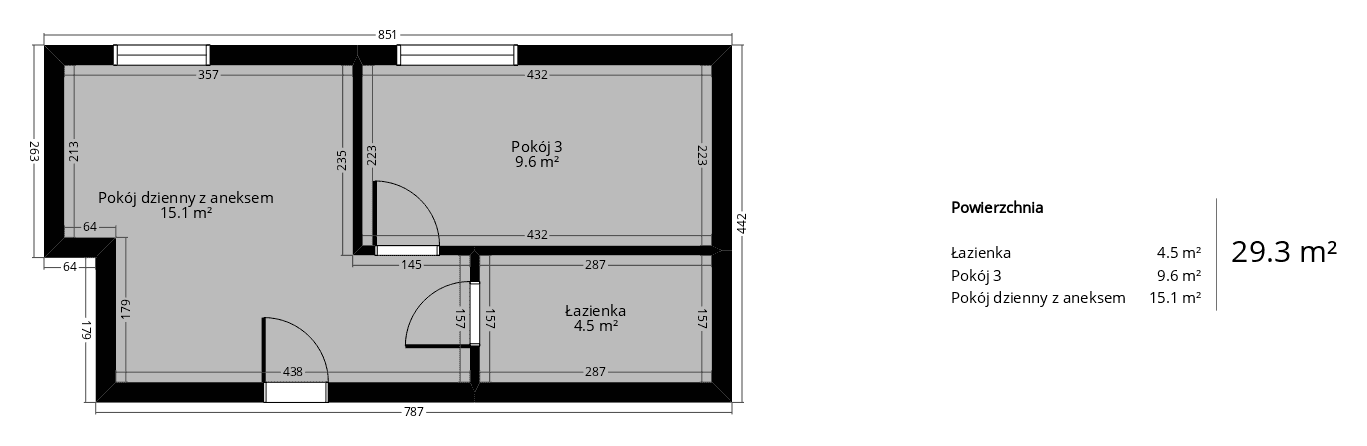

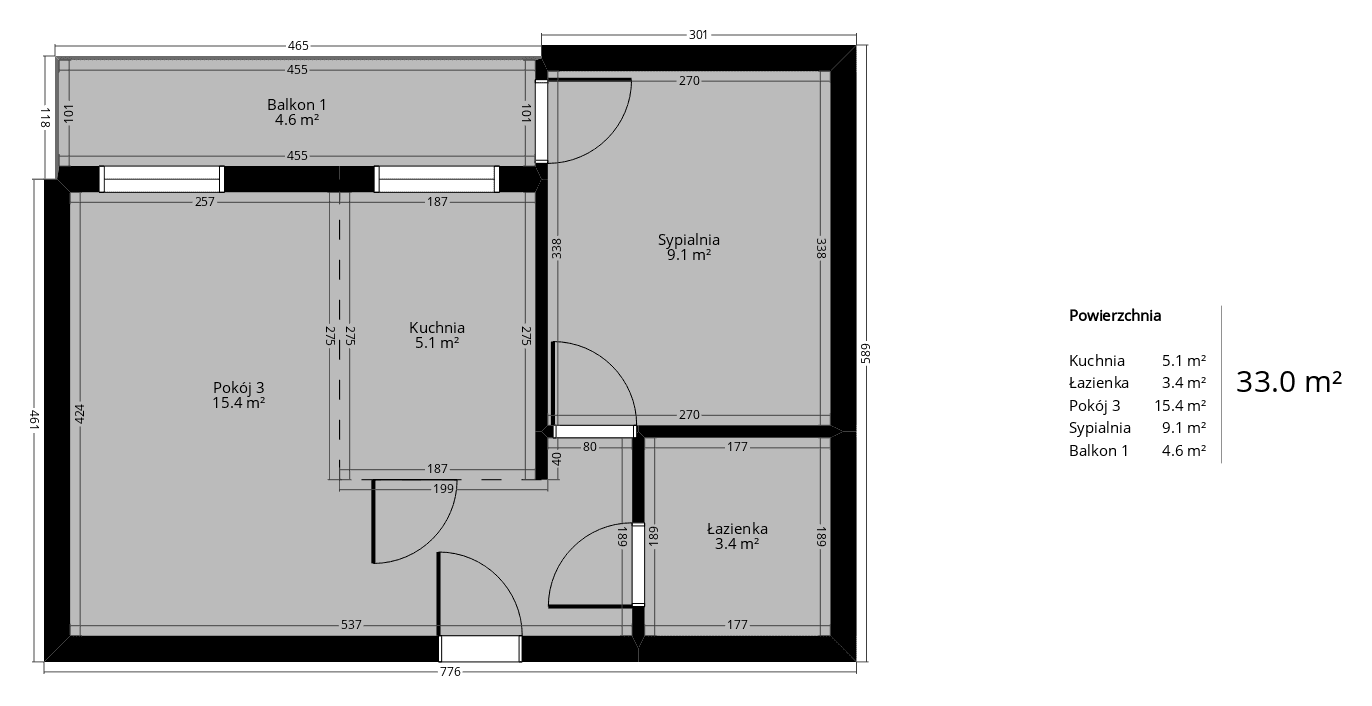

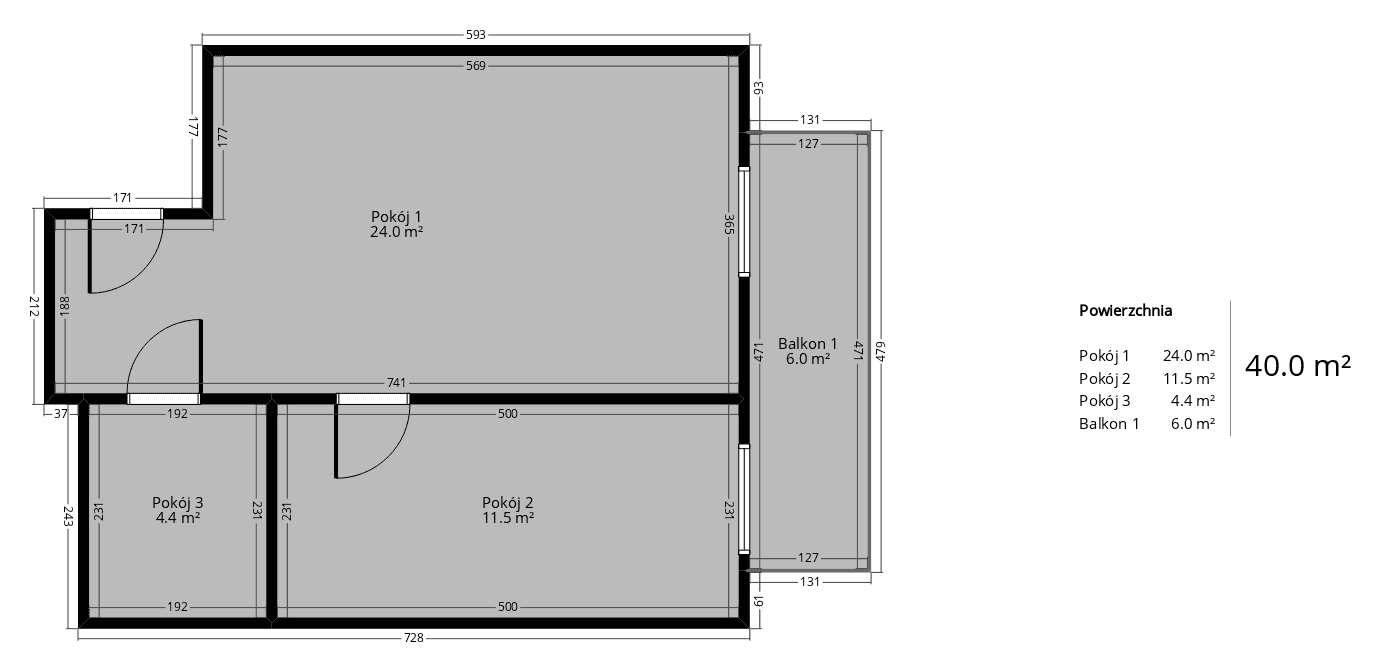

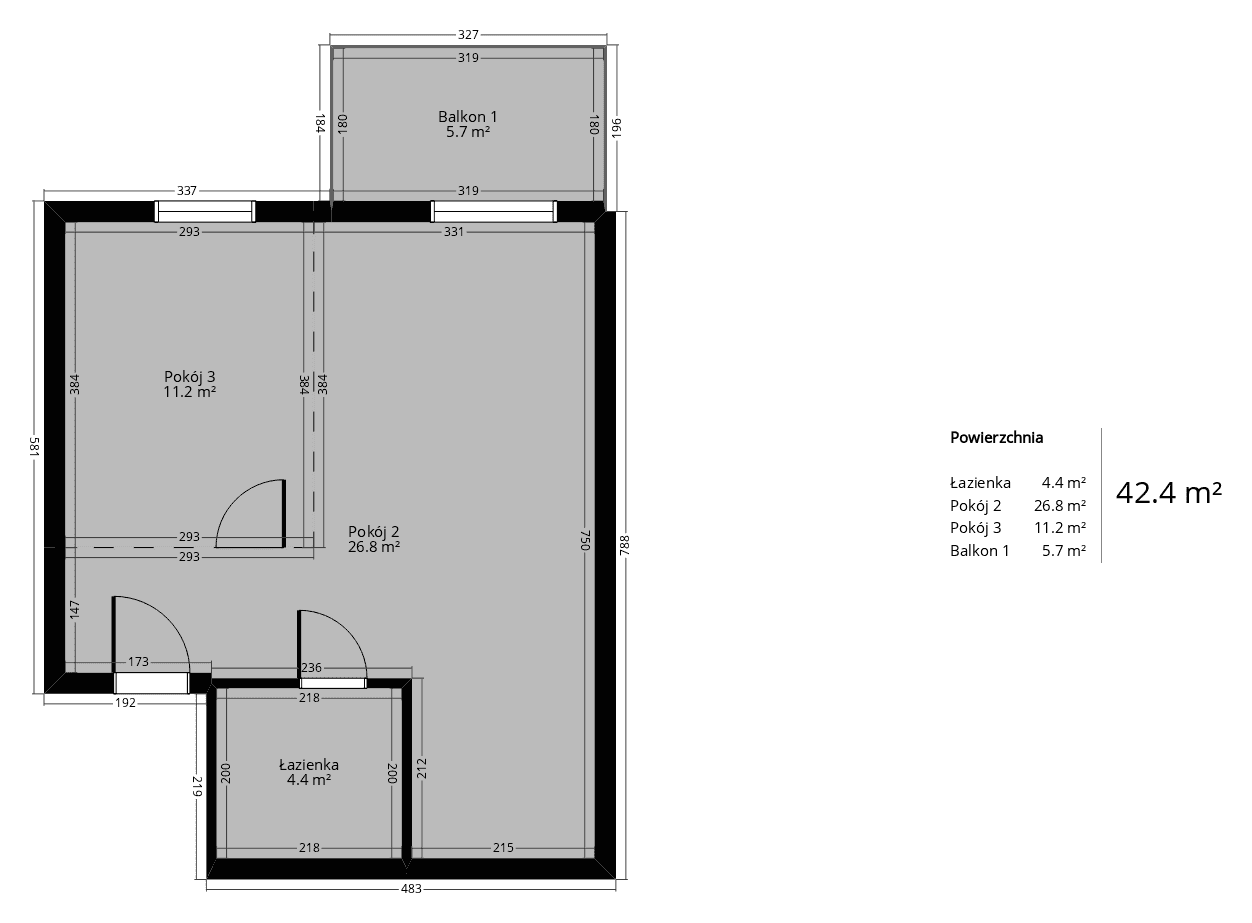

Mieszkania 2-pokojowe

Warianty z kuchnią otwartą i zamkniętą: Jak urządzić mieszkanie 2-pokojowe.

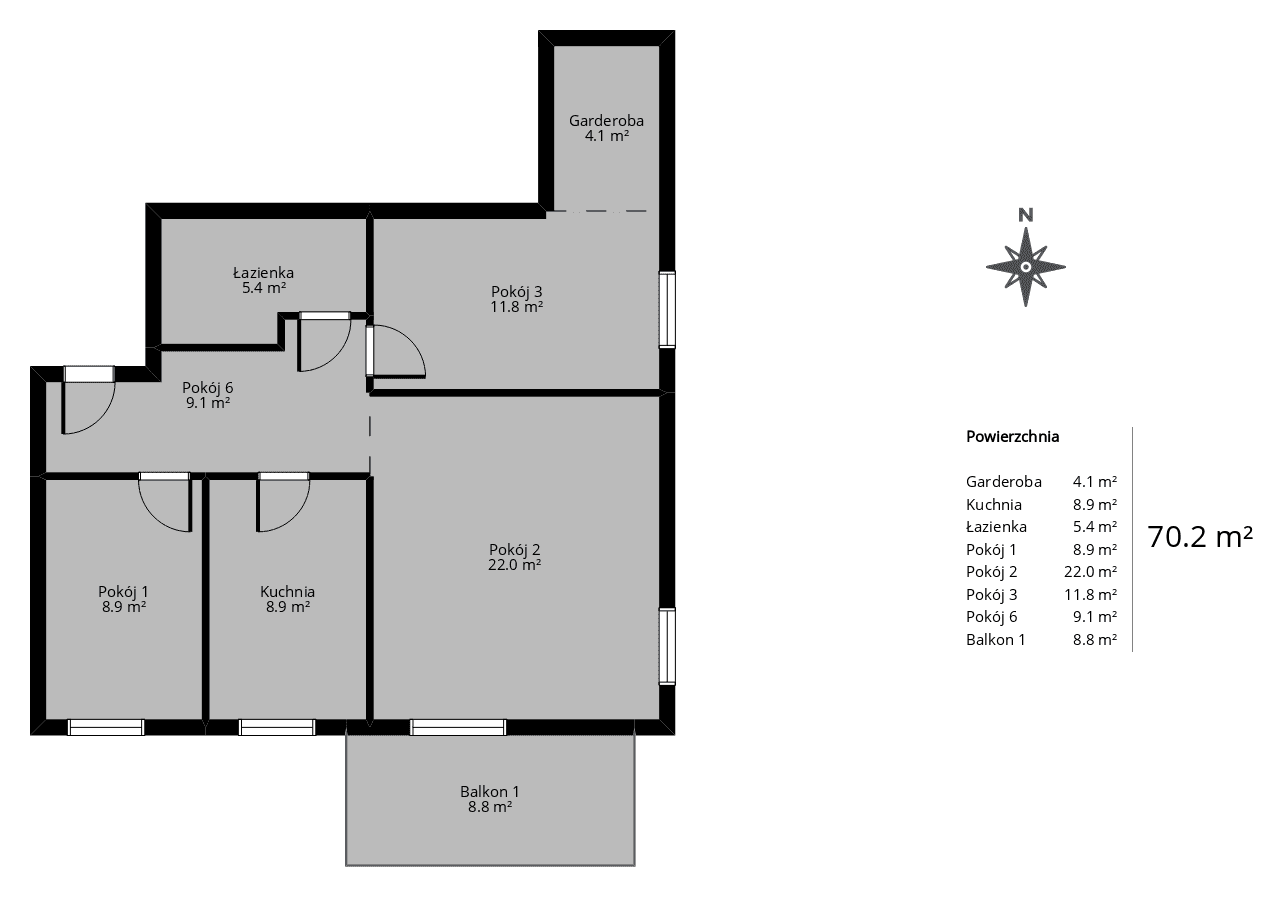

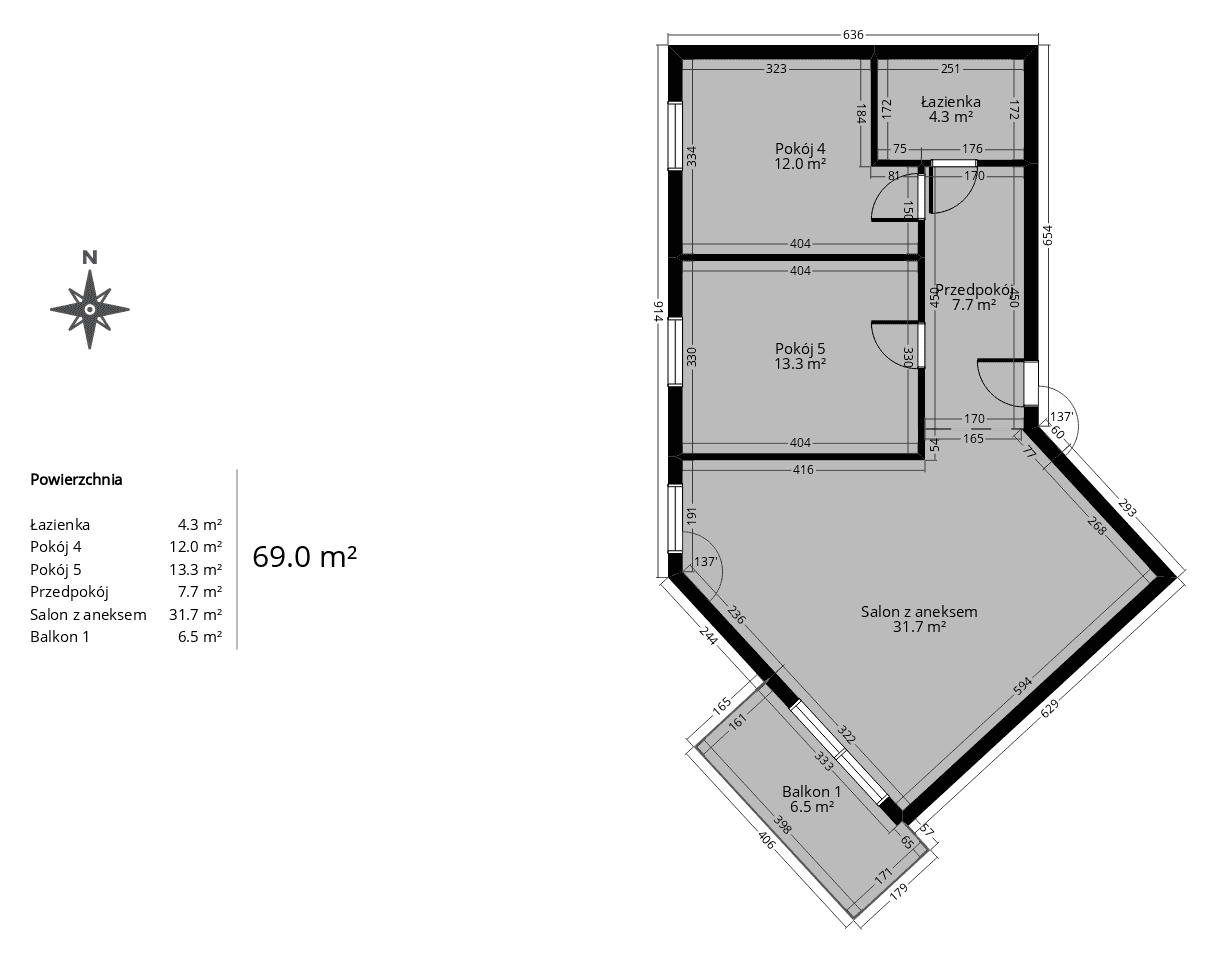

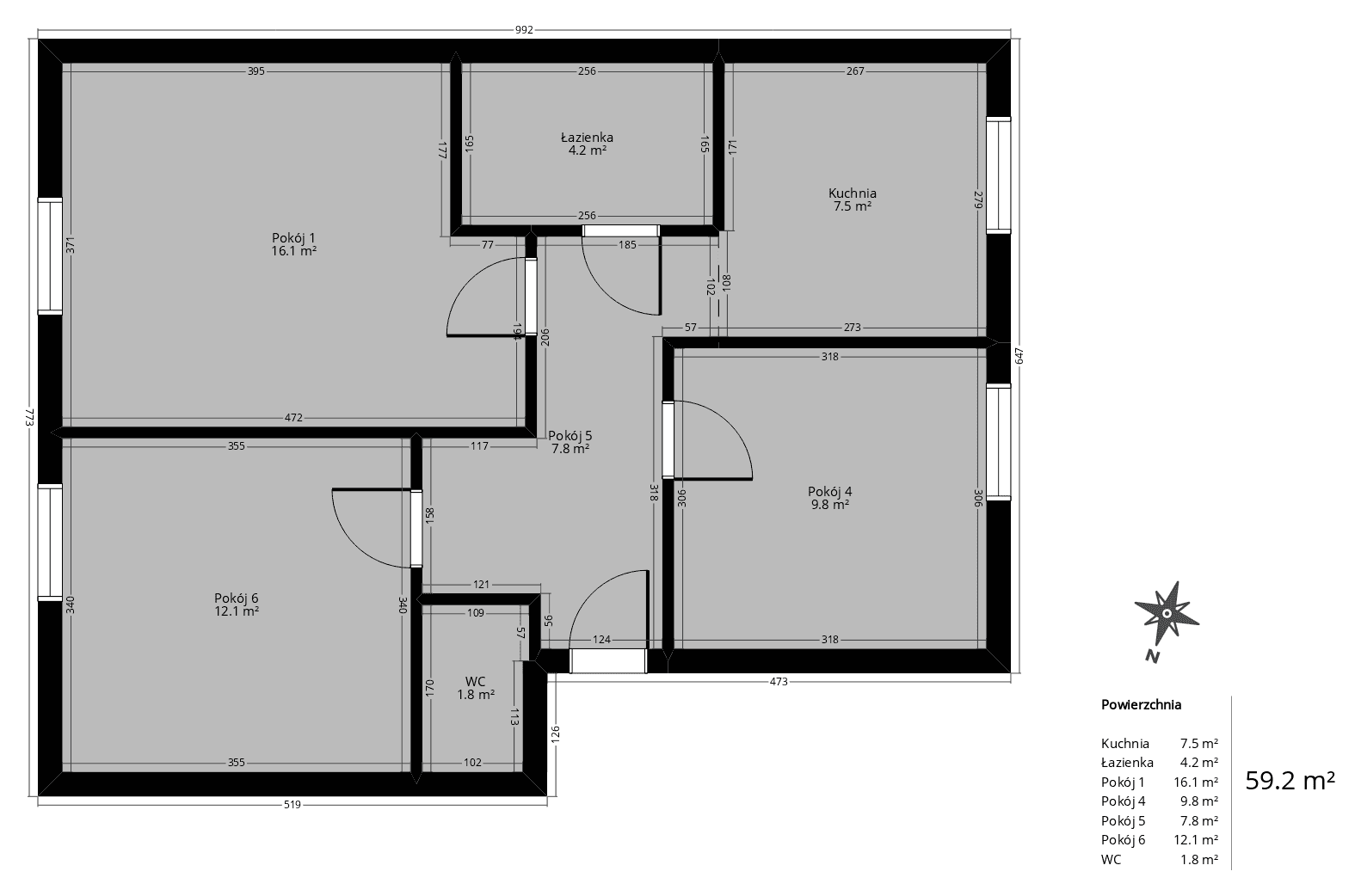

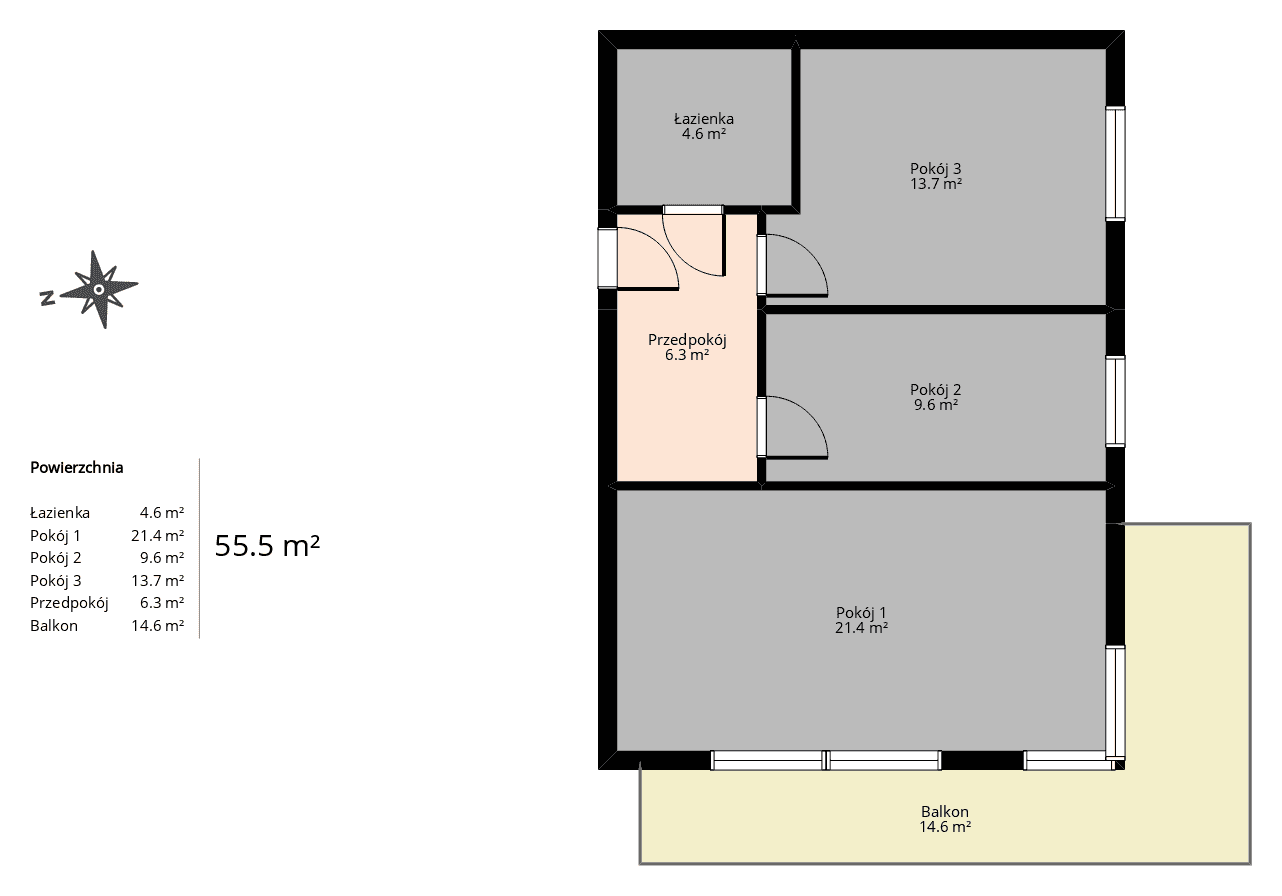

Mieszkania 3-pokojowe

Jak rozplanować M3 dla rodziny: Mieszkanie 3-pokojowe dla rodziny.

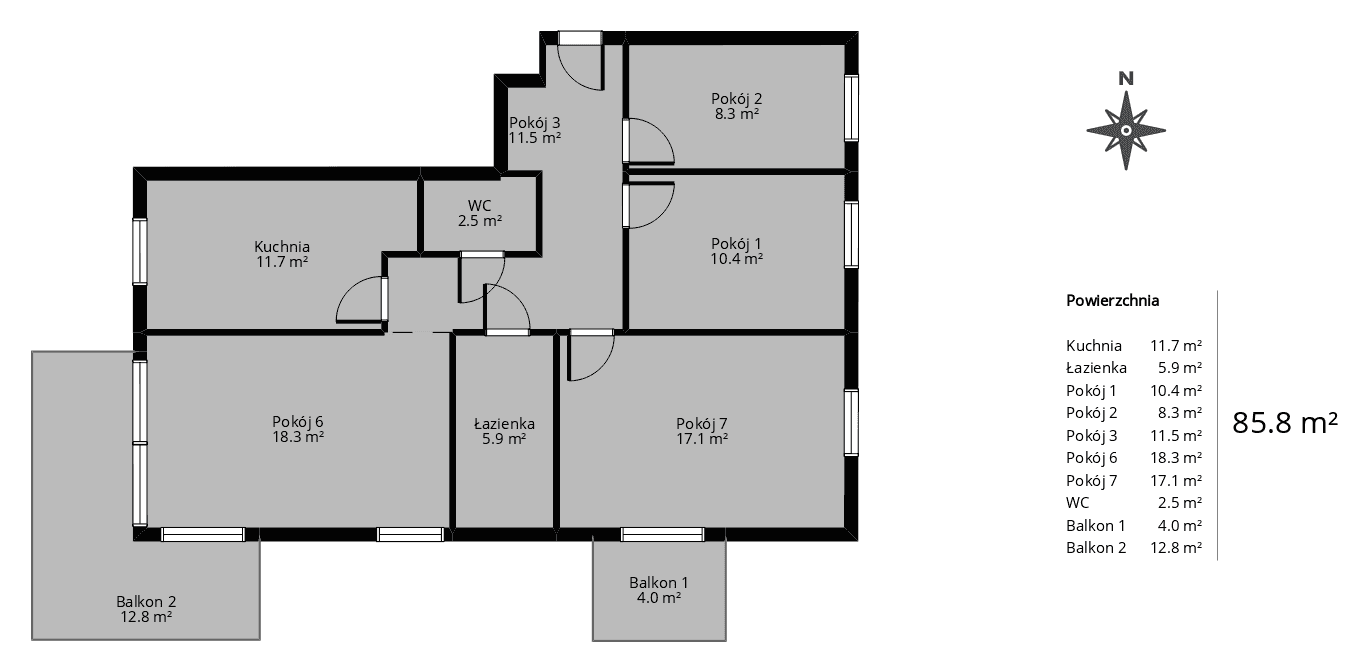

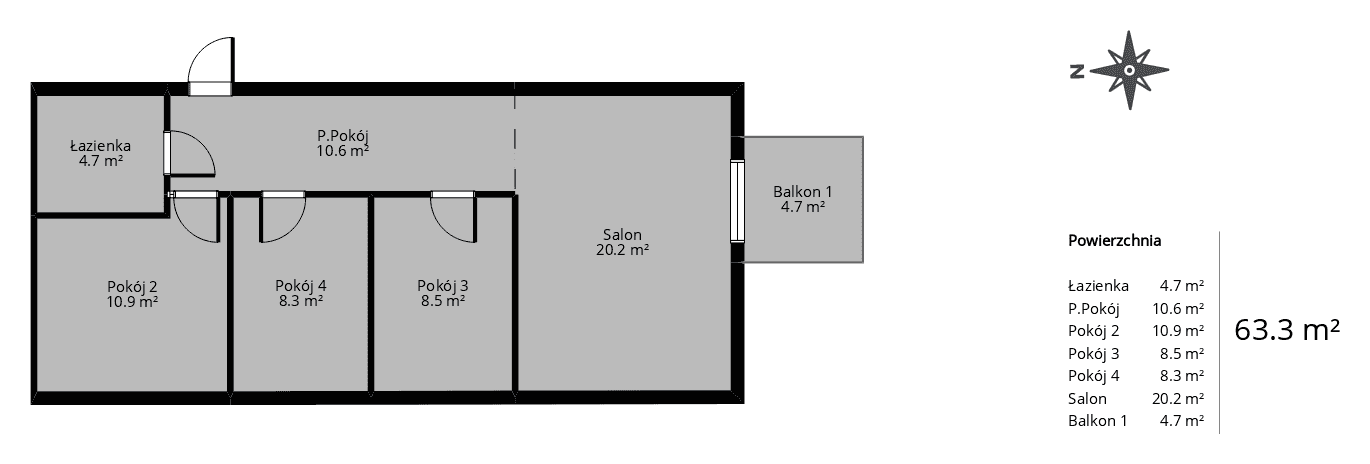

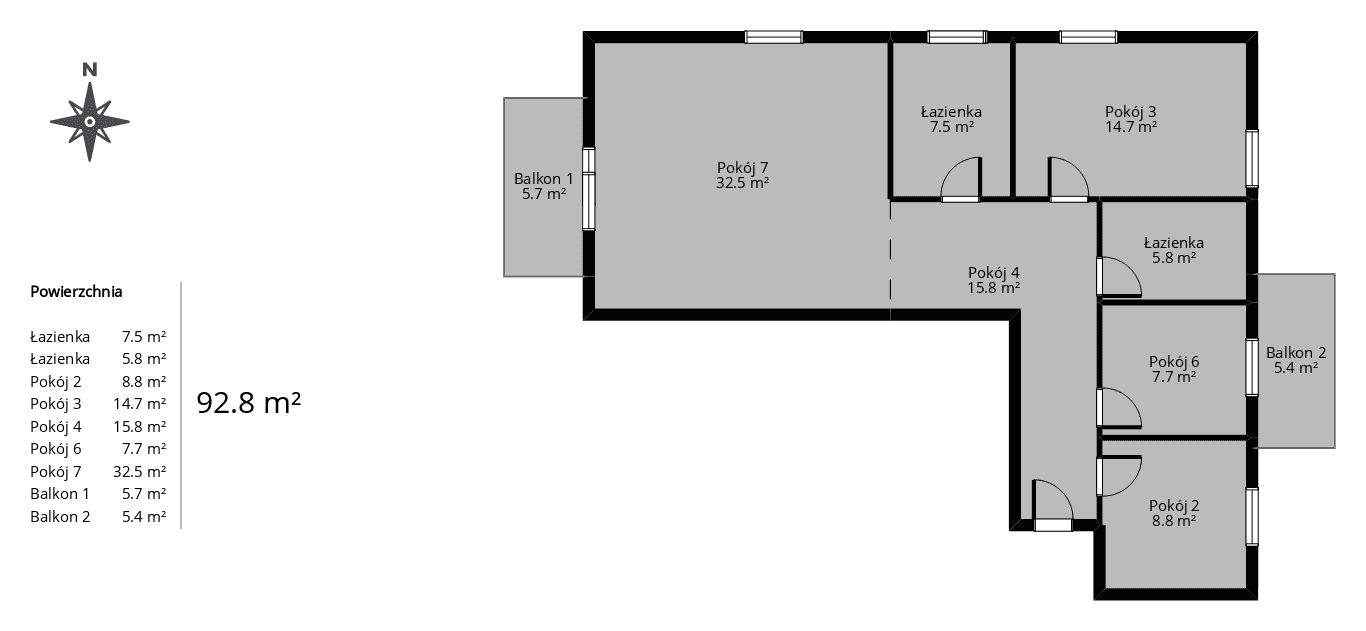

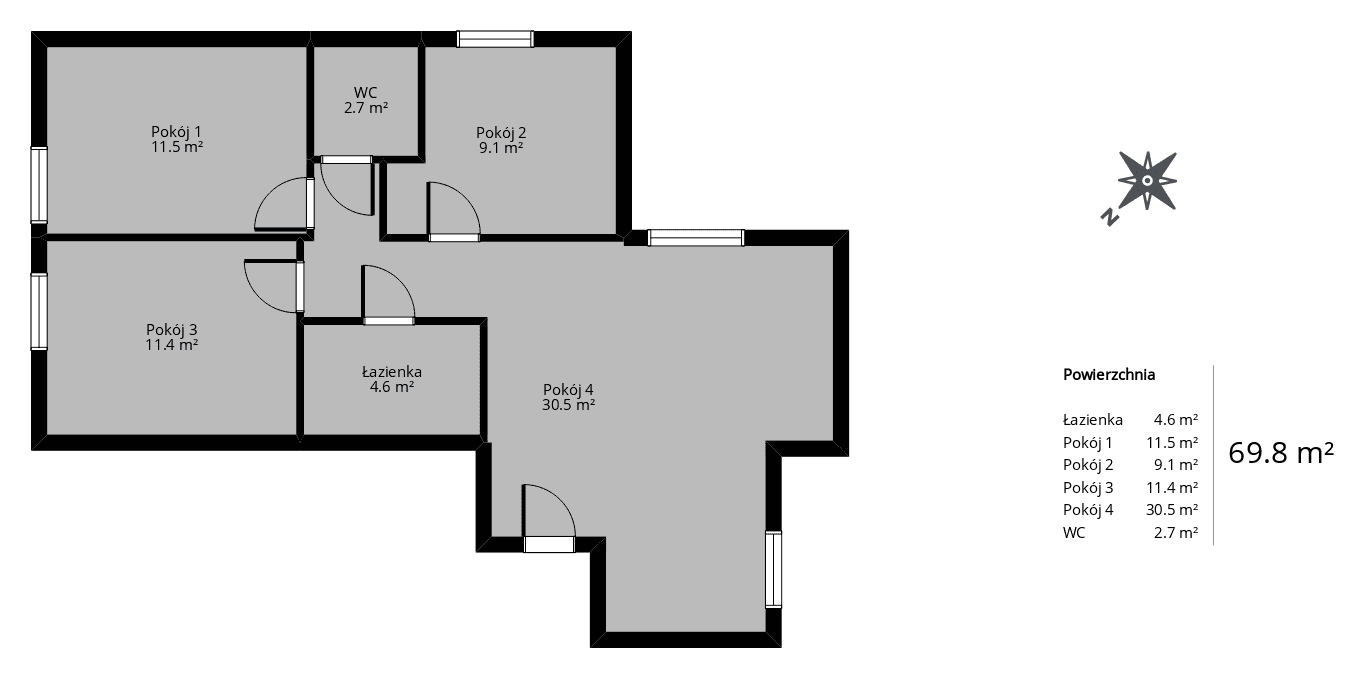

Mieszkania 4-pokojowe

Więcej o dużych mieszkaniach: Mieszkanie 4-pokojowe dla dużej rodziny.

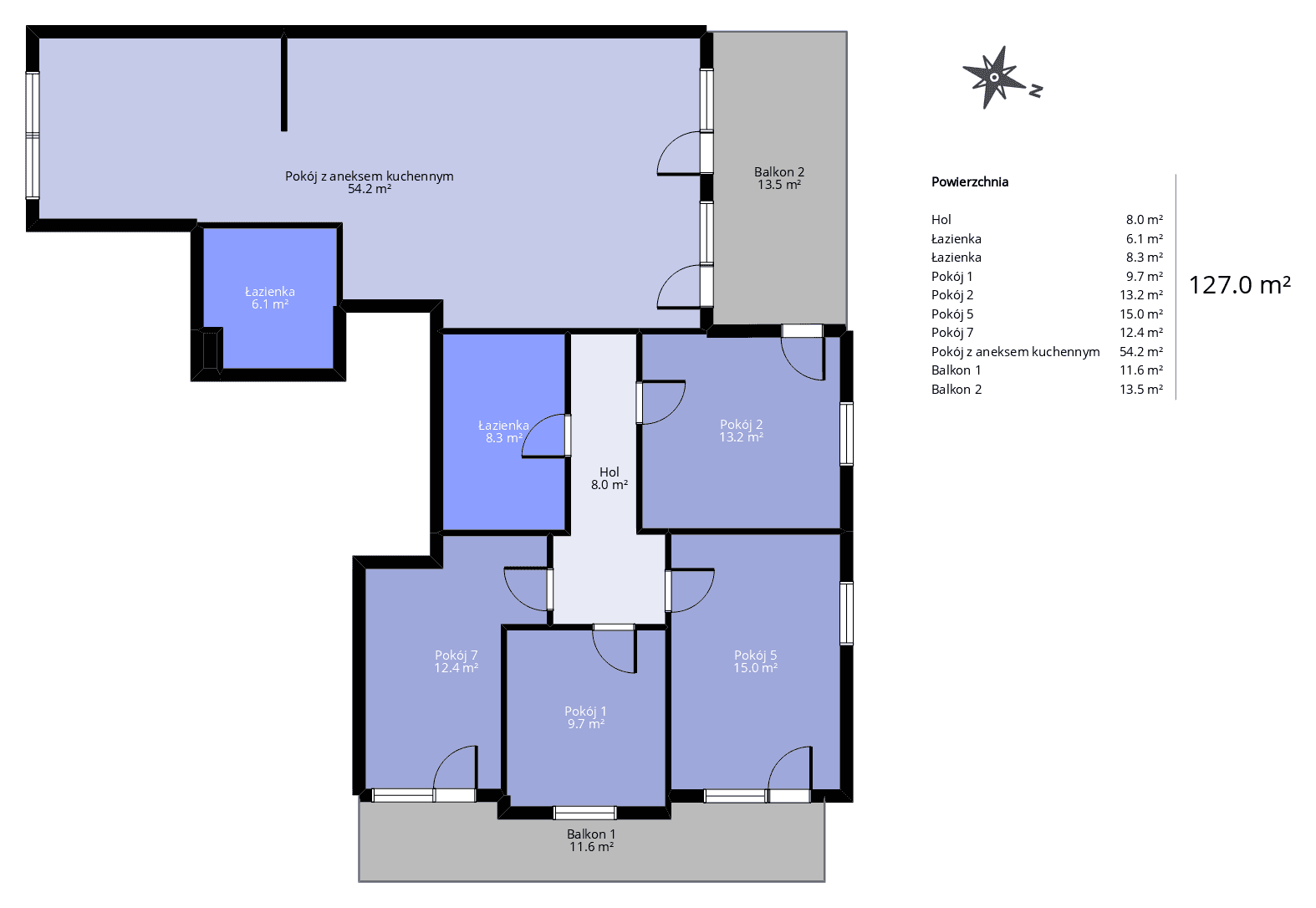

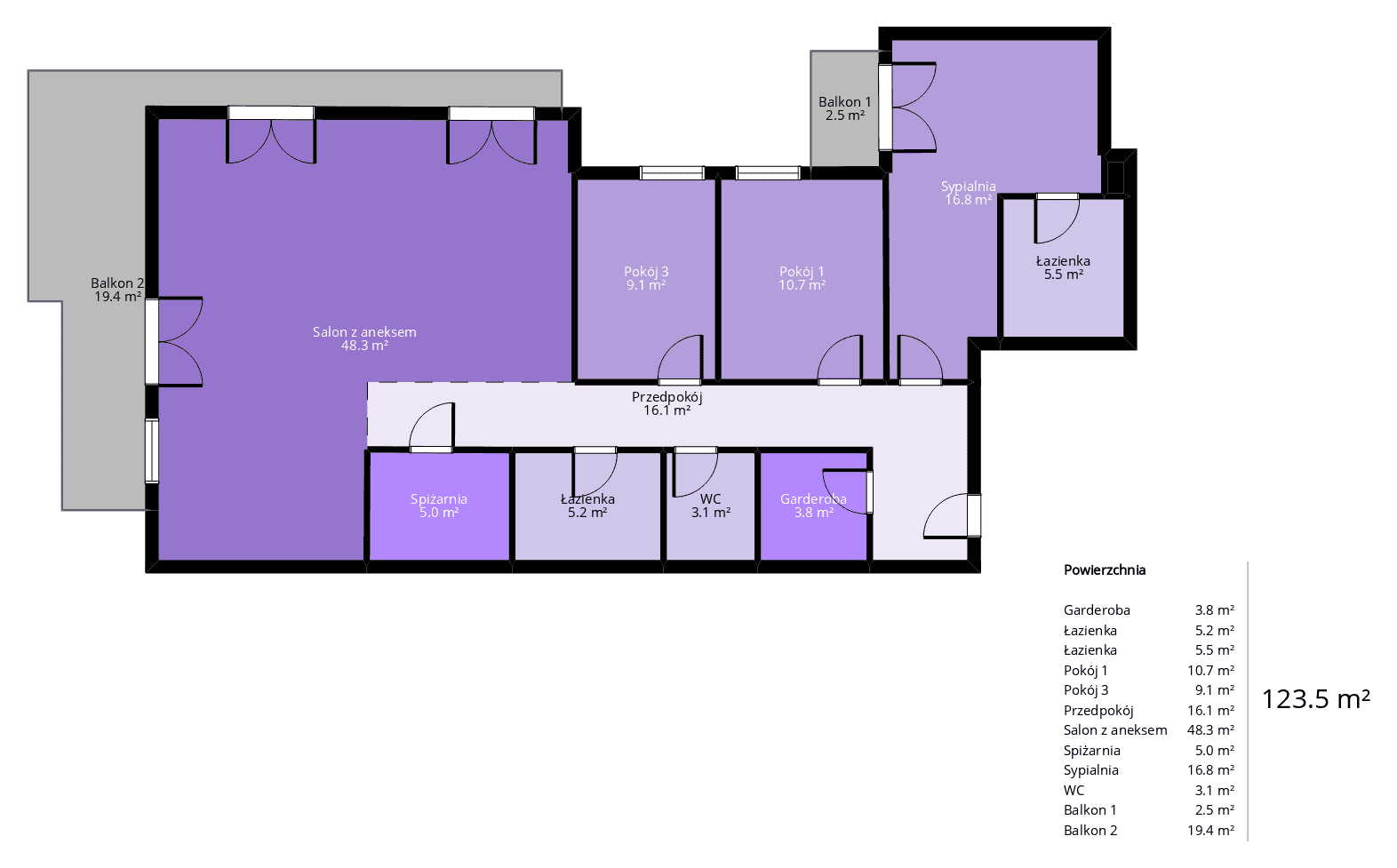

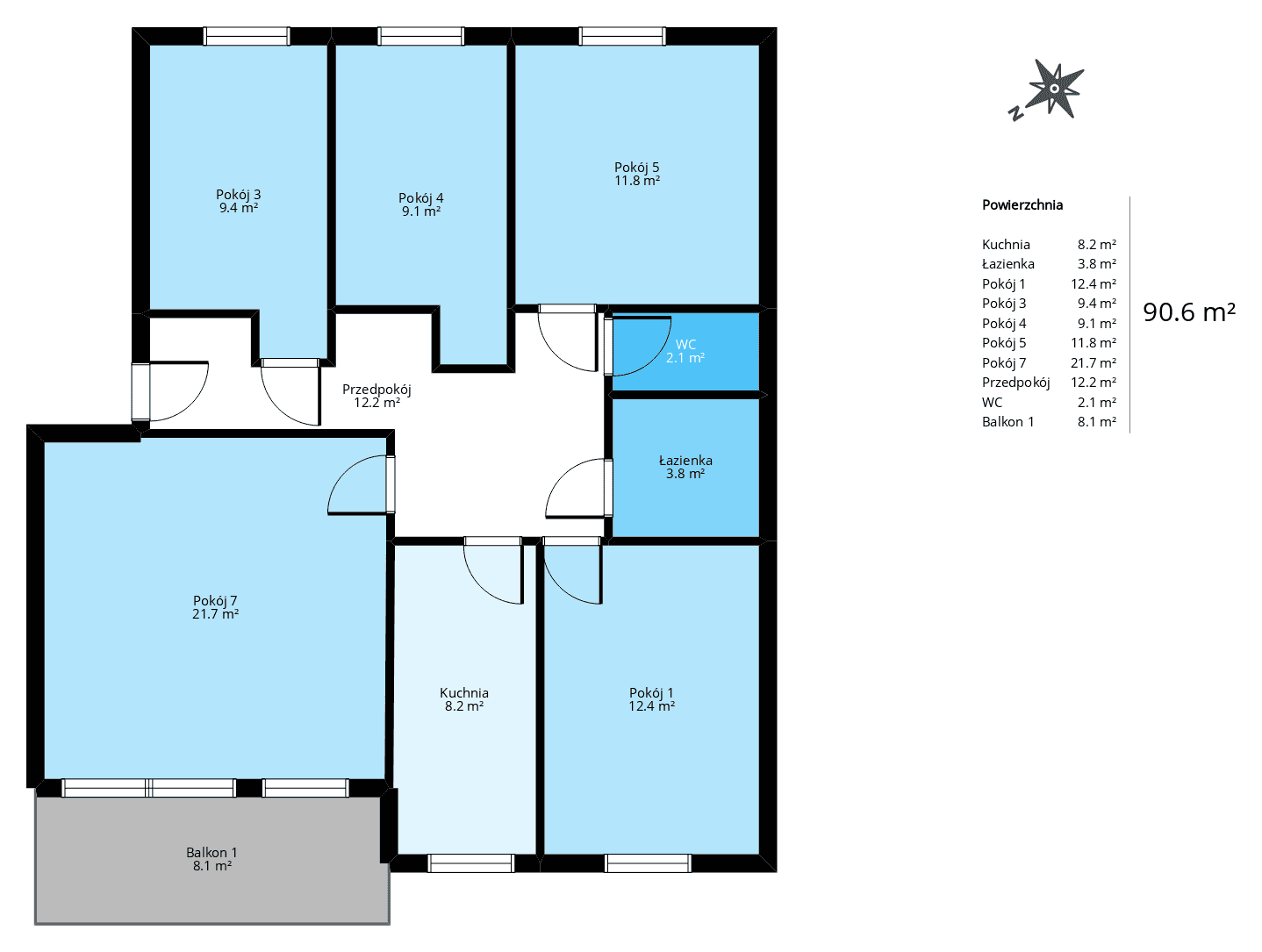

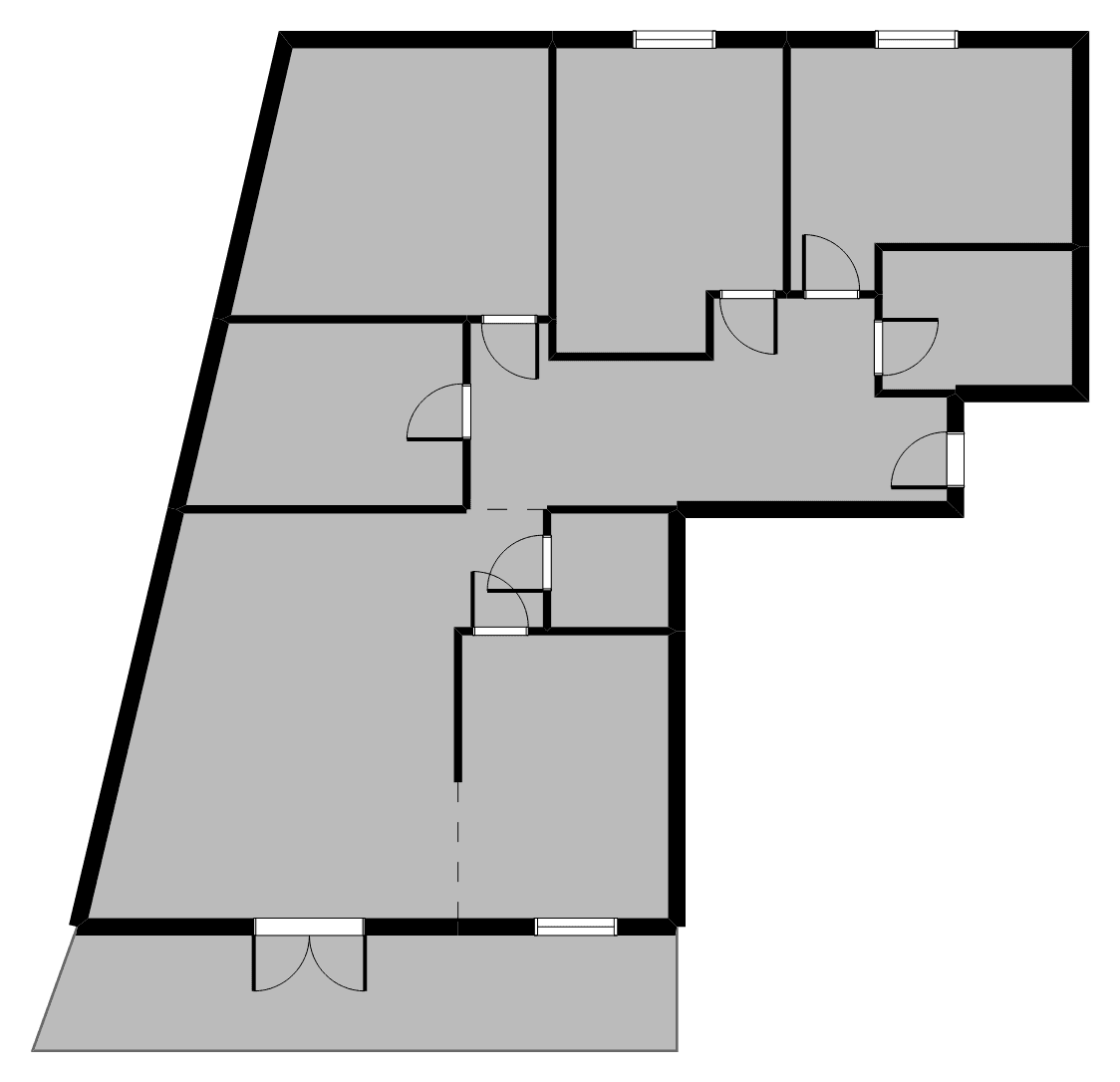

Mieszkania 5-pokojowe

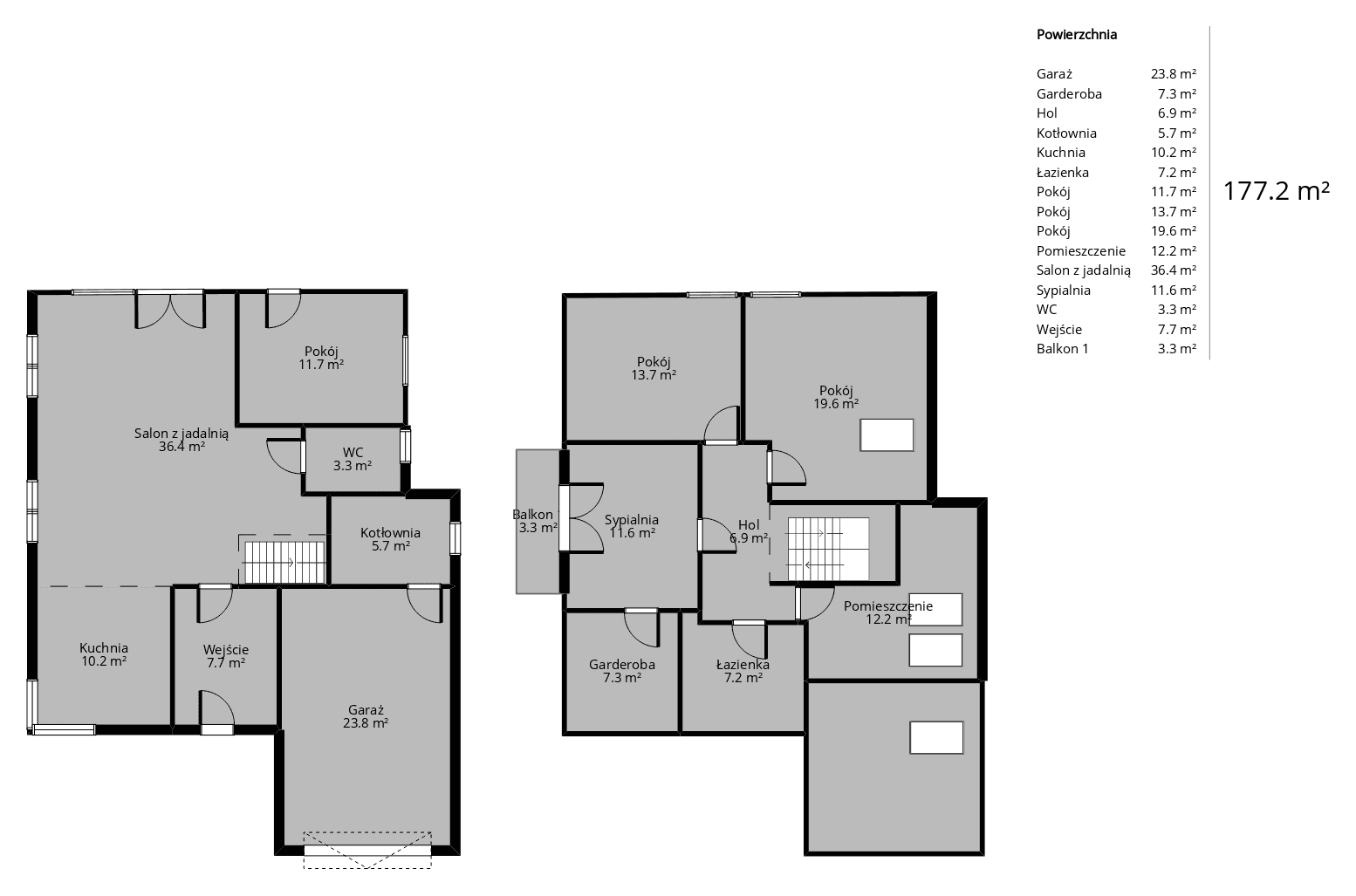

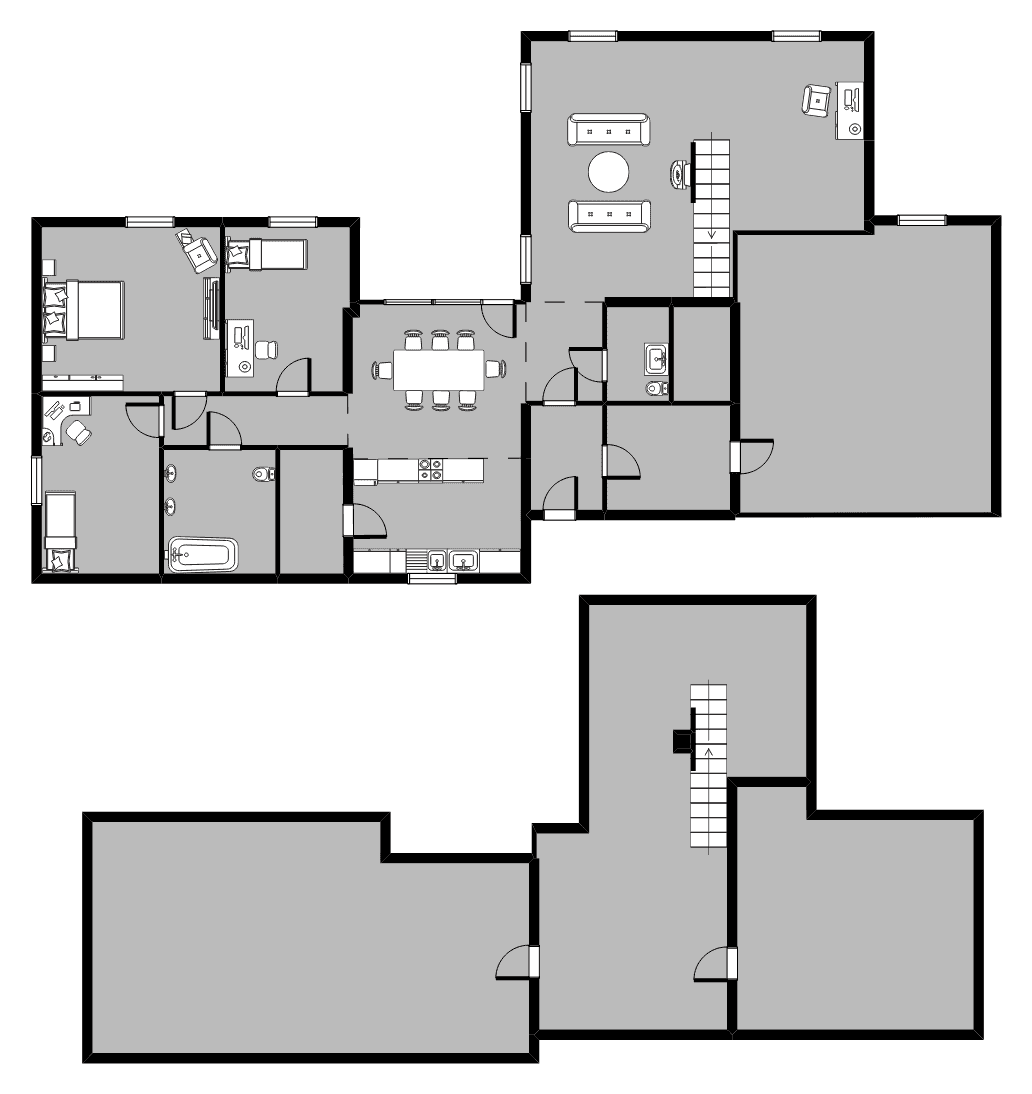

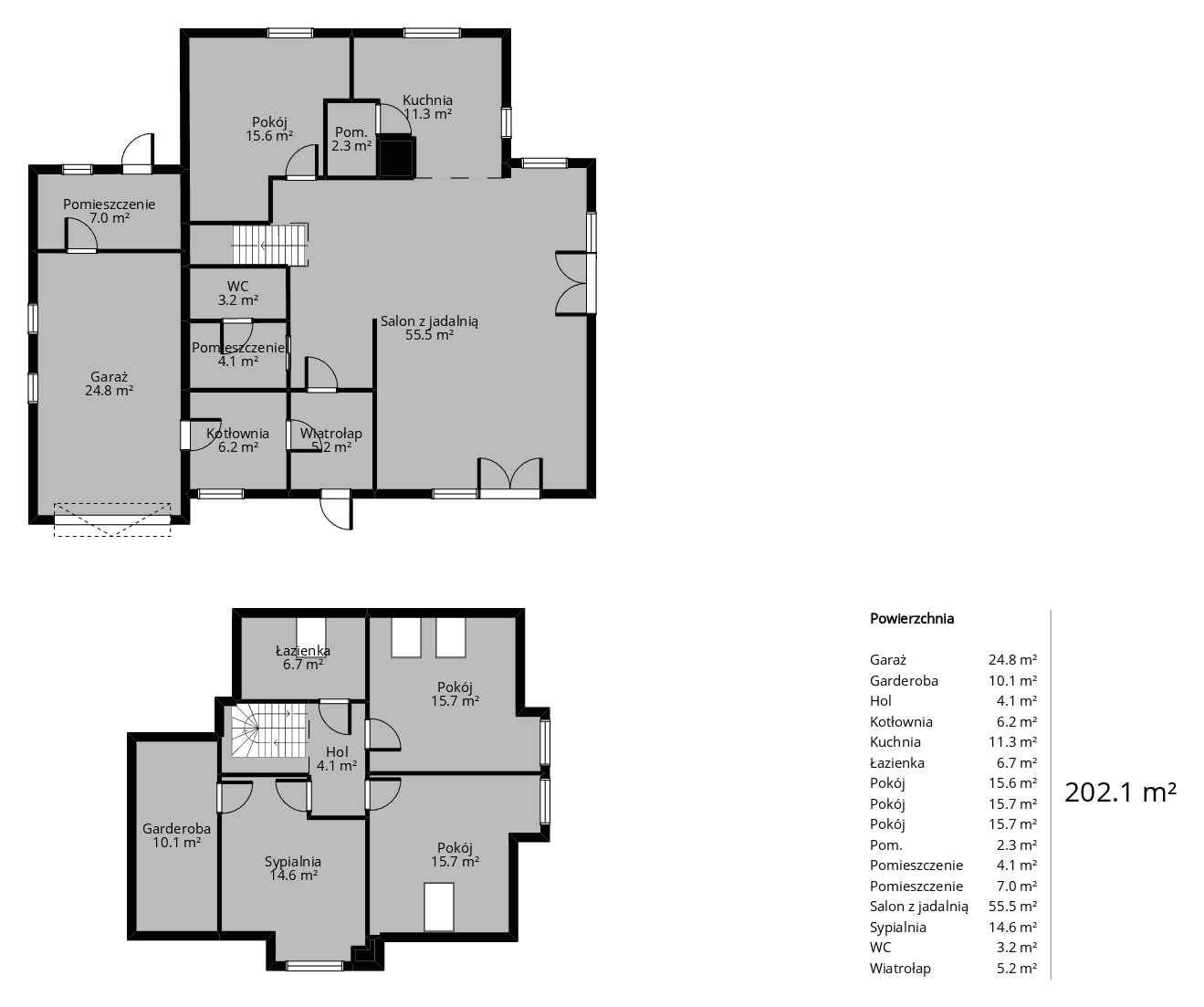

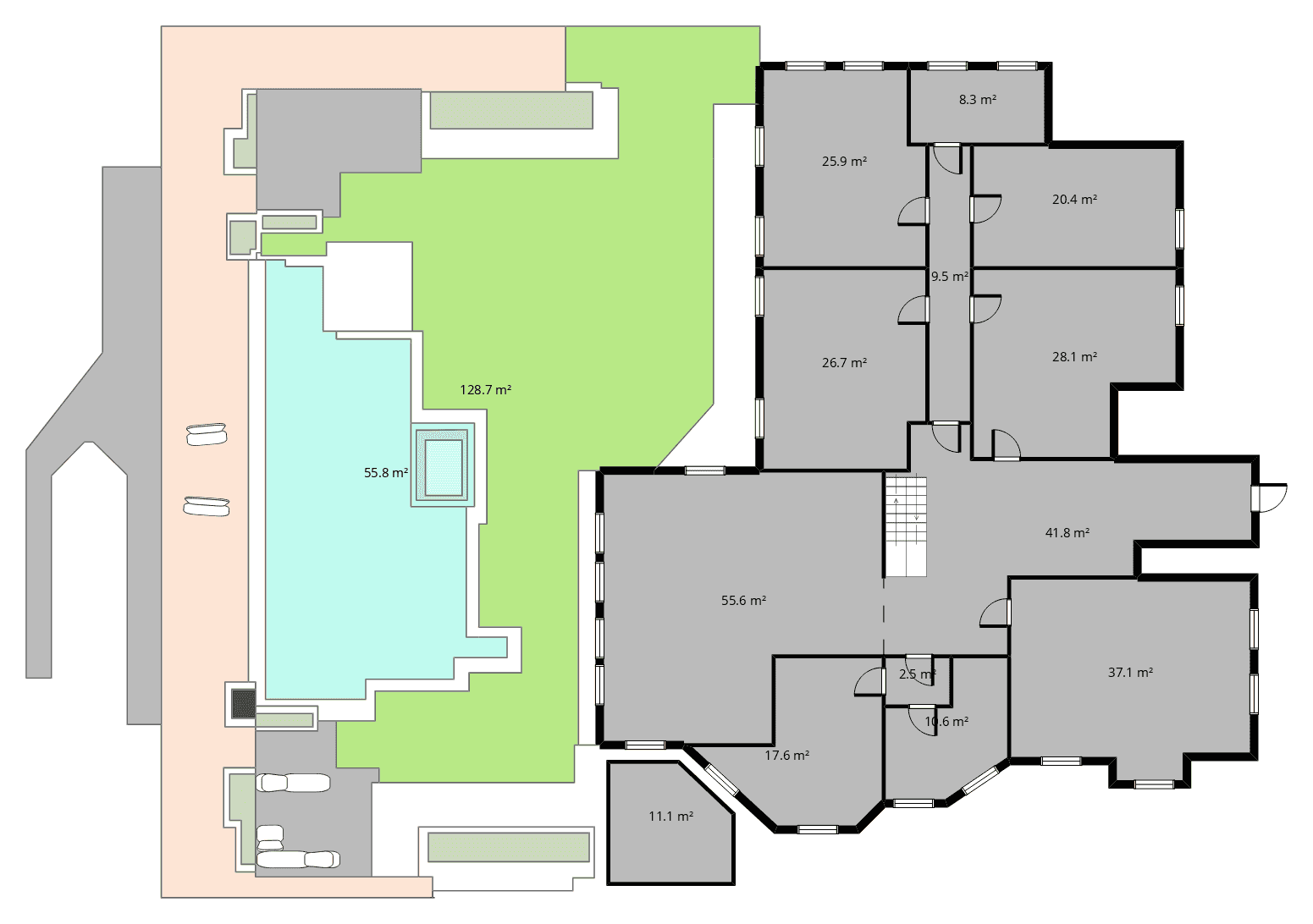

Domy

Wskazówka

Znalazłeś układ podobny do swojego mieszkania? W rysowniku wybierz „Nowy z szablonu”, weź najbliższy wariant i przesuń ściany, zamiast rysować wszystko od zera.

Jak czytać rzut mieszkania

Rzut to przekrój poziomy: tak, jakby budynek przeciąć na wysokości około metra nad podłogą i spojrzeć z góry. Dlatego rzut bywa też nazywany rzutem poziomym albo planem 2D. Na typowym planie mieszkania zobaczysz:

• ściany: grubsze to nośne (konstrukcja budynku), cieńsze to działowe, które zwykle można przestawić,
• drzwi z łukiem pokazującym, w którą stronę się otwierają, oraz okna jako przerwy w ścianie z cienkimi liniami,
• linie wymiarowe z długościami ścian, najczęściej w centymetrach,
• nazwy i powierzchnie pomieszczeń w m², a w legendzie sumę metrażu,
• piony wentylacyjne i instalacyjne jako małe prostokąty przy łazience i kuchni,
• strzałkę północy albo różę wiatrów, z której odczytasz, które pokoje są od słońca.

Dokładne znaczenie oznaczeń opisujemy w artykułach Symbole na planie mieszkania i Jak czytać rzut mieszkania. Jeśli oceniasz mieszkanie przed zakupem, zajrzyj też do Jak ocenić rzut od dewelopera.

Jak narysować własny rzut mieszkania

Plan mieszkania narysujesz w przeglądarce, za darmo i bez instalowania programu. W skrócie: zaczynasz od nowego rzutu albo szablonu, wczytujesz plan od dewelopera jako podkład (jeśli go masz), rysujesz obrys i ściany nośne, potem działowe, dodajesz okna i drzwi, a na końcu nazywasz pomieszczenia. Powierzchnie liczą się same. Więcej o rysowaniu rzutu online przeczytasz w artykule Nowy rzut mieszkania online, a wybór narzędzia w artykule Program do rzutów mieszkań. Jeśli oprócz rzutu chcesz zaplanować też wnętrze, porównanie narzędzi znajdziesz w artykule Program do projektowania wnętrz: porównanie.

Przy rysowaniu pomagają trzy ustawienia widoku: siatka ułatwia prowadzenie równoległych ścian, legenda zbiera powierzchnie w jednym miejscu, a podkład pozwala odrysować plan w dobrej skali (jak wczytać podkład).

Rzut mieszkania z wymiarami: o czym pamiętać

• Najpierw proporcje, potem centymetry. Przy odręcznym szkicu łatwo o błąd rzędu kilkudziesięciu centymetrów. Lepiej, żeby układ pomieszczeń się zgadzał, a wymiary dopracować na końcu.
• Mierz wewnątrz pomieszczeń, od ściany do ściany, i sprawdzaj sumy: długość ściany zewnętrznej to suma pomieszczeń i grubości ścian między nimi.
• Wymiary w świetle, netto i z ogłoszenia. Wymiary pokojów podaje się w świetle ścian, czyli bez ich grubości, a suma powierzchni pomieszczeń to metraż netto. Z ogłoszeniem może się nie zgadzać, bo metraż z umowy (powierzchnia użytkowa) liczy się według konkretnej normy, inaczej traktuje skosy i bywa podawany przed tynkami, a niektóre oferty doliczają balkon.
• Plan od architekta lub dewelopera to najlepsze źródło wymiarów. Wczytaj go jako podkład i odrysuj.
• Wymiar na etykiecie ściany można nadpisać, ale to zmienia tylko opis, nie długość ściany. Rozbieżność zobaczysz w powierzchni pomieszczenia.

Do czego przydaje się rzut mieszkania

• Sprzedaż i wynajem. Ogłoszenie z rzutem przyciąga uwagę i odsiewa osoby, którym układ nie odpowiada, jeszcze przed oglądaniem. Rzut dodasz do ogłoszenia jako obrazek.
• Zakup. Na rzucie łatwiej porównać oferty i sprawdzić, czy zmieszczą się Twoje meble: wczytaj plan od dewelopera jako podkład i ustaw na nim meble.
• Remont i aranżacja. Na rzucie sprawdzisz przesunięcie ściany działowej, ustawienie kuchni czy łóżka, zanim zapłacisz ekipie.
• Rozmowa z wykonawcą. Jeden rysunek z wymiarami zastępuje wiele telefonów i zdjęć.

Najczęstsze pytania

Czy narysowanie rzutu mieszkania jest płatne?

Rysowanie jest bezpłatne, także bez zakładania konta, i rzut możesz pobrać ze znakiem wodnym. Po założeniu darmowego konta rzuty zapisują się na koncie. Rzut bez znaku wodnego pobierzesz w planie płatnym albo z dokupionego pakietu eksportów.

Czy muszę znać program dla architektów?

Nie. Ściany rysuje się myszką, okna i drzwi dodaje z menu, a powierzchnie liczą się automatycznie.

Skąd wziąć wymiary mieszkania?

Z planu od dewelopera lub architekta, z dokumentów mieszkania (powierzchnie pomieszczeń) albo z własnych pomiarów miarką lub dalmierzem.

Czym różni się rzut 2D od 3D?

Rzut 2D to płaski plan widziany z góry: najlepiej pokazuje wymiary i układ. Widok 3D pokazuje wnętrze w perspektywie i pomaga wyobrazić sobie przestrzeń, ale nie zastąpi planu z wymiarami. W Archiplanerze rysujesz rzut 2D i jednym kliknięciem przełączasz się na widok 3D.
